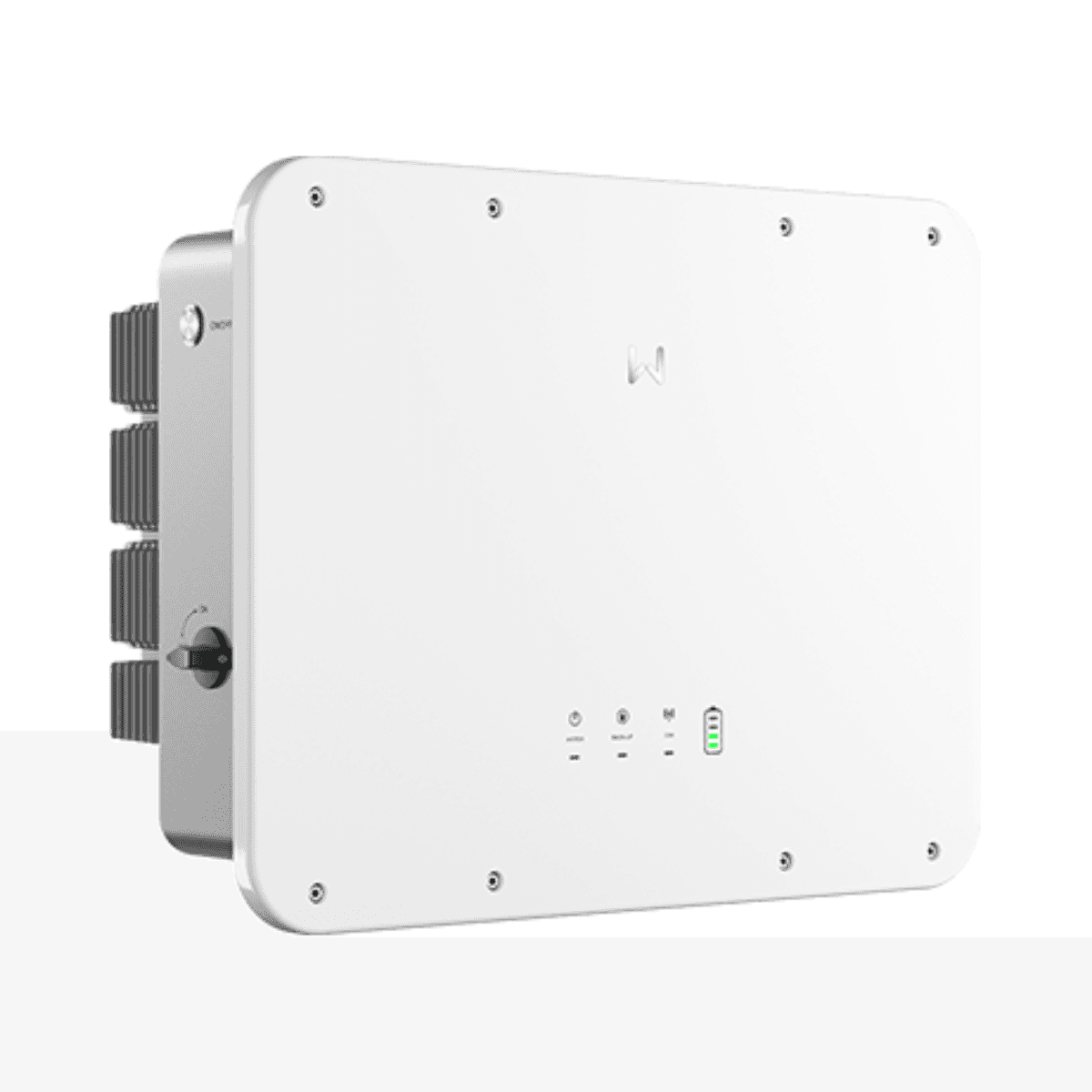

Enfase zonne-energie hybride omvormer enkelfasig 10 kW 2 MPPT ES Uniq GoodWe GW10K-ES-C10

De hybride eenfasige zonne-omvormer GoodWe GW10K-ES-C10 behoort tot de ES Uniq-serie en is ontworpen voor residentiële fotovoltaïsche installaties met energieopslag. Hij biedt een nominaal vermogen van 10 kW, beschikt over 2 MPPT-trackers en maakt het mogelijk om op geïntegreerde wijze de zonneproductie, het verbruik van de woning, laagspanningsbatterijen, de aansluiting op het elektriciteitsnet en een back-upuitgang voor essentiële verbruikers te beheren.

De GW10K-ES-C10 ondersteunt tot 20 kW aan fotovoltaïsch ingangsvermogen, werkt met 48 V-batterijen en levert tot 10 kW laadvermogen en 11 kW ontlaadvermogen. De 10 kVA backup-uitgang, met UPS-achtige omschakeling in minder dan 4 ms, zorgt ervoor dat geselecteerde verbruikers van stroom blijven voorzien wanneer de netspanning uitvalt. Daarnaast beschikt hij over IP66-bescherming, geïntegreerde AFCI en connectiviteit via RS485, WiFi, LAN en Bluetooth.

Eenfasige hybride omvormer van 10 kW

De GoodWe GW10K-ES-C10 biedt een nominaal uitgangsvermogen van 10 kW en een nominaal schijnbaar vermogen van 10 kVA. In netgekoppelde werking kan hij tot 11 kW actief vermogen en 11 kVA maximaal schijnbaar vermogen bereiken.

Hij is ontworpen voor eenfasige netten van 220, 230 of 240 V en kan werken op 50 of 60 Hz. De maximale netuitgangsstroom bedraagt 50 A, terwijl de arbeidsfactor instelbaar is van 0,8 capacitief tot 0,8 inductief.

2 MPPT met vier ingangen voor fotovoltaïsche strings

De omvormer beschikt over 2 onafhankelijke MPPT-trackers en maakt het mogelijk om twee fotovoltaïsche strings op elk daarvan aan te sluiten. Deze 2+2-configuratie biedt flexibiliteit om de zonnepanelen te verdelen over verschillende oriëntaties of dakvlakken.

Elke MPPT ondersteunt een maximale ingangsstroom van 32 A, met maximaal 16 A per string, en een maximale kortsluitstroom van 48 A per MPPT. Deze eigenschappen maken een combinatie met moderne fotovoltaïsche modules met hoog vermogen mogelijk.

Tot 20 kW fotovoltaïsch ingangsvermogen

GoodWe specificeert een maximaal fotovoltaïsch ingangsvermogen van 20 kW voor de GW10K-ES-C10, wat neerkomt op een oversizing tot 200% ten opzichte van zijn nominale vermogen van 10 kW.

De maximale ingangsspanning is 600 V en het operationele MPPT-bereik ligt tussen 60 en 550 V. De nominale ingangsspanning is 360 V en de startspanning bedraagt 58 V.

Deze marge maakt het mogelijk installaties te dimensioneren met een hoger modulevermogen dan het nominale vermogen van de omvormer, mits de door GoodWe vastgestelde limieten voor spanning, stroom en configuratie worden gerespecteerd.

Laagspanningsbatterijen van 48 V

De GoodWe ES Uniq GW10K-ES-C10 bevat een ingang voor laagspannings lithium-ion- of loodzuurbatterijen. Hij werkt met een nominale batterijspanning van 48 V, een werkbereik van 40 tot 60 V en een startspanning van 44,2 V.

De maximale continue laad- en ontlaadstroom bedraagt 200 A. De omvormer kan tot 10 kW batterijlaadvermogen en tot 11 kW ontlaadvermogen leveren, wat een hoge capaciteit biedt om energie op te slaan en terug te leveren in residentiële installaties met hoog verbruik.

10 kVA backup-uitgang met omschakeling onder 4 ms

De back-upuitgang van de GW10K-ES-C10 levert een nominaal schijnbaar vermogen van 10 kVA. In eilandbedrijf kan hij 11 kVA bereiken en een piek tot 20 kVA gedurende 10 seconden ondersteunen, een eigenschap die bijzonder nuttig is voor het voeden van apparatuur met hoge aanloopstromen.

GoodWe specificeert een omschakeltijd vergelijkbaar met een UPS/SAI-systeem van minder dan 4 ms. Wanneer de netspanning uitvalt, kan het systeem de voeding snel overzetten naar de back-upuitgang, mits er voldoende energie beschikbaar is in de batterij of in de fotovoltaïsche opwekking.

3-in-1 poort voor generator, slimme verbruikers en PV-omvormer

De ES Uniq-serie bevat een multifunctionele 3-in-1 poort die de configuratiemogelijkheden van de installatie uitbreidt. Deze poort kan worden gebruikt om een generator te integreren, slimme verbruikers te beheren of een compatibele netgekoppelde fotovoltaïsche omvormer aan te sluiten, afhankelijk van het systeemontwerp.

Voor het model GW10K-ES-C10 ondersteunt de ingang voor de generator een nominaal schijnbaar vermogen van 10 kVA en een maximaal schijnbaar vermogen van 11 kVA.

Werking netgekoppeld en in eilandbedrijf

De omvormer kan zowel worden gebruikt in netgekoppelde installaties als in off-grid configuraties. Deze flexibiliteit maakt het mogelijk systemen te creëren voor conventioneel zelfverbruik, installaties met opslag en back-up, of oplossingen die gericht zijn op het vergroten van de energie-autonomie van de woning.

De ES Uniq-serie ondersteunt ook werking in een microgrid, waarbij hij kan samenwerken met andere fotovoltaïsche apparatuur om verschillende opwek- en verbruiksbronnen te beheren.

Tot 6 omvormers parallel

GoodWe maakt het mogelijk om tot 6 compatibele ES Uniq-omvormers parallel aan te sluiten, zowel in netgekoppelde als in eilandbedrijf-werking. Deze functie maakt schaalbare installaties mogelijk en vergemakkelijkt een latere uitbreiding van het beschikbare vermogen wanneer de energiebehoefte toeneemt.

Maximaal rendement van 97,6%

De GW10K-ES-C10 bereikt een maximaal rendement van 97,6% en een Europees rendement van 96,2%. Het maximale rendement in het batterij-netproces bedraagt 95,5%, terwijl de MPPT-tracking een rendement van 99,9% haalt.

Deze prestaties maken het mogelijk om zowel de door de fotovoltaïsche modules opgewekte energie als de in de batterijen opgeslagen energie efficiënt te benutten.

Geïntegreerde AFCI en elektrische beveiligingen

De GoodWe GW10K-ES-C10 bevat verschillende bewakings- en veiligheidssystemen die zijn ontworpen om de omvormer en de fotovoltaïsche installatie te beschermen.

• Stroommonitoring per PV-string: geïntegreerd.
• Detectie van PV-isolatieweerstand: geïntegreerd.
• Reststroommonitoring: geïntegreerd.
• Bescherming tegen omgekeerde DC-polariteit: geïntegreerd.
• Anti-eilandbeveiliging: geïntegreerd.
• Bescherming tegen AC-overstroom: geïntegreerd.
• Bescherming tegen AC-kortsluiting: geïntegreerd.
• Bescherming tegen AC-overspanning: geïntegreerd.
• DC-schakelaar: geïntegreerd.
• Bescherming tegen DC-overspanning: Type III.
• Bescherming tegen AC-overspanning: Type III.
• AFCI: geïntegreerd.
• Afstandsuitschakeling: geïntegreerd.
• Snel uitschakelen: optioneel.

WiFi, LAN, Bluetooth en RS485

De omvormer beschikt over verschillende communicatie-interfaces om het toezicht en beheer van de installatie te vergemakkelijken. Hij bevat RS485, WiFi, LAN en Bluetooth, evenals CAN-communicatie met het batterijbeheersysteem.

Hij is compatibel met de protocollen Modbus RTU en Modbus TCP. De gebruikersinterface combineert een LCD-scherm, WLAN-verbinding en beheer via een app, waardoor het eenvoudig is om systeemparameters en energiestromen te raadplegen.

IP66-bescherming

De GoodWe GW10K-ES-C10 heeft een IP66-beschermingsgraad, wat zorgt voor een hoge weerstand tegen het binnendringen van stof en water. Het wandmontageontwerp maakt installatie mogelijk op verschillende binnen- of buitenlocaties die compatibel zijn met de door GoodWe aangegeven omstandigheden.

Hij kan werken bij omgevingstemperaturen tussen -35 en +60 °C, een relatieve luchtvochtigheid tot 95% en een maximale bedrijfshoogte van 3000 meter.

Koeling via intelligente ventilatie

Het thermisch beheer gebeurt via een intelligent ventilatiesysteem dat de koeling aanpast aan de behoeften van het toestel. Dit systeem helpt de interne temperatuur binnen het juiste bereik te houden tijdens perioden van hoge productie, laden of ontladen.

Technische kenmerken van de GoodWe GW10K-ES-C10

• Merk: GoodWe.
• Referentie: GW10K-ES-C10.
• Serie: ES Uniq.
• Type: hybride zonne-omvormer.
• Net: eenfasig.
• Nominaal uitgangsvermogen: 10 kW.
• Nominaal schijnbaar vermogen op net: 10 kVA.
• Maximaal actief vermogen: 11 kW.
• Maximaal schijnbaar vermogen op net: 11 kVA.
• Nominale uitgangsspanning: 220 / 230 / 240 V.
• Uitgangsspanningsbereik: 170-280 V.
• Nominale frequentie: 50 / 60 Hz.
• Maximale netuitgangsstroom: 50 A.
• Arbeidsfactor: ongeveer 1, instelbaar van 0,8 capacitief tot 0,8 inductief.
• Maximale totale harmonische vervorming: <3%.
• Aantal MPPT's: 2.
• Strings per MPPT: 2 / 2.
• Maximaal fotovoltaïsch ingangsvermogen: 20 kW.
• Fotovoltaïsche oversizing: tot 200%.
• Maximale PV-ingangsspanning: 600 V.
• MPPT-werkbereik: 60-550 V.
• PV-startspanning: 58 V.
• Nominale PV-spanning: 360 V.
• Maximale ingangsstroom per MPPT: 32 / 32 A.
• Maximale stroom per string: 16 A.
• Maximale kortsluitstroom per MPPT: 48 / 48 A.
• Batterijtype: lithium-ion / loodzuur.
• Nominale batterijspanning: 48 V.
• Batterijspanningsbereik: 40-60 V.
• Batterij-startspanning: 44,2 V.
• Aantal batterij-ingangen: 1.
• Maximale continue laadstroom: 200 A.
• Maximale continue ontlaadstroom: 200 A.
• Maximaal laadvermogen: 10 kW.
• Maximaal ontlaadvermogen: 11 kW.
• Nominaal backupvermogen: 10 kVA.
• Maximaal backupvermogen zonder net: 11 kVA.
• Backup-piekvermogen: tot 20 kVA gedurende 10 s.
• Omschakeltijd naar backup: <4 ms.
• Nominaal generator-ingangsvermogen: 10 kVA.
• Maximaal generator-ingangsvermogen: 11 kVA.
• Maximaal rendement: 97,6%.
• Europees rendement: 96,2%.
• Maximaal batterij-netrendement: 95,5%.
• MPPT-rendement: 99,9%.
• Communicatie met BMS: CAN.
• Communicatie: RS485, WiFi, LAN en Bluetooth.
• Protocollen: Modbus RTU en Modbus TCP.
• Interface: LCD, WLAN en app.
• AFCI: geïntegreerd.
• Afstandsuitschakeling: geïntegreerd.
• Snel uitschakelen: optioneel.
• Bescherming tegen DC-overspanning: Type III.
• Bescherming tegen AC-overspanning: Type III.
• Beschermingsgraad: IP66.
• Koeling: intelligente ventilatie.
• Bedrijfstemperatuur: -35 tot +60 °C.
• Relatieve luchtvochtigheid: 0-95%.
• Maximale hoogte: 3000 m.
• Topologie: zonder isolatie.
• Montage: wandmontage.
• Afmetingen: 560 x 444,5 x 226 mm.
• Gewicht: 29 kg.
• Parallelbedrijf: tot 6 compatibele omvormers.
• Microgrid-bedrijf: ja.

Een complete oplossing voor zelfverbruik met batterijen

De GoodWe GW10K-ES-C10 combineert 10 kW nominaal vermogen, 2 MPPT's met vier stringingangen, tot 20 kW fotovoltaïsch vermogen en opslag via 48 V-batterijen. Deze architectuur maakt het mogelijk om de zonneproductie overdag te benutten en overschotten op te slaan voor later gebruik wanneer het verbruik hoger is dan de beschikbare opwekking.

De 10 kVA backup-uitgang, met pieken tot 20 kVA gedurende 10 seconden en een omschakeling van minder dan 4 ms, voegt back-upcapaciteit toe bij stroomuitval. Daarbovenop komen de 3-in-1 poort, microgrid-bedrijf en de mogelijkheid om tot zes omvormers parallel aan te sluiten om schaalbare installaties te creëren.

Met IP66-bescherming, geïntegreerde AFCI, WiFi, LAN, Bluetooth, LCD-scherm en uitgebreide mogelijkheden voor energiebeheer is de GoodWe ES Uniq GW10K-ES-C10 een bijzonder complete oplossing voor residentiële zelfverbruiksinstallaties die fotovoltaïsche opwekking, opslag, noodstroom en intelligent energiebeheer willen combineren.

Belangrijk: batterijen, fotovoltaïsche modules, externe beveiligingen en andere componenten moeten worden gedimensioneerd volgens de specificaties van GoodWe. Voor het gebruik van batterijen van derden moet worden gecontroleerd of deze voorkomen op de actuele compatibiliteitslijst van de fabrikant.
