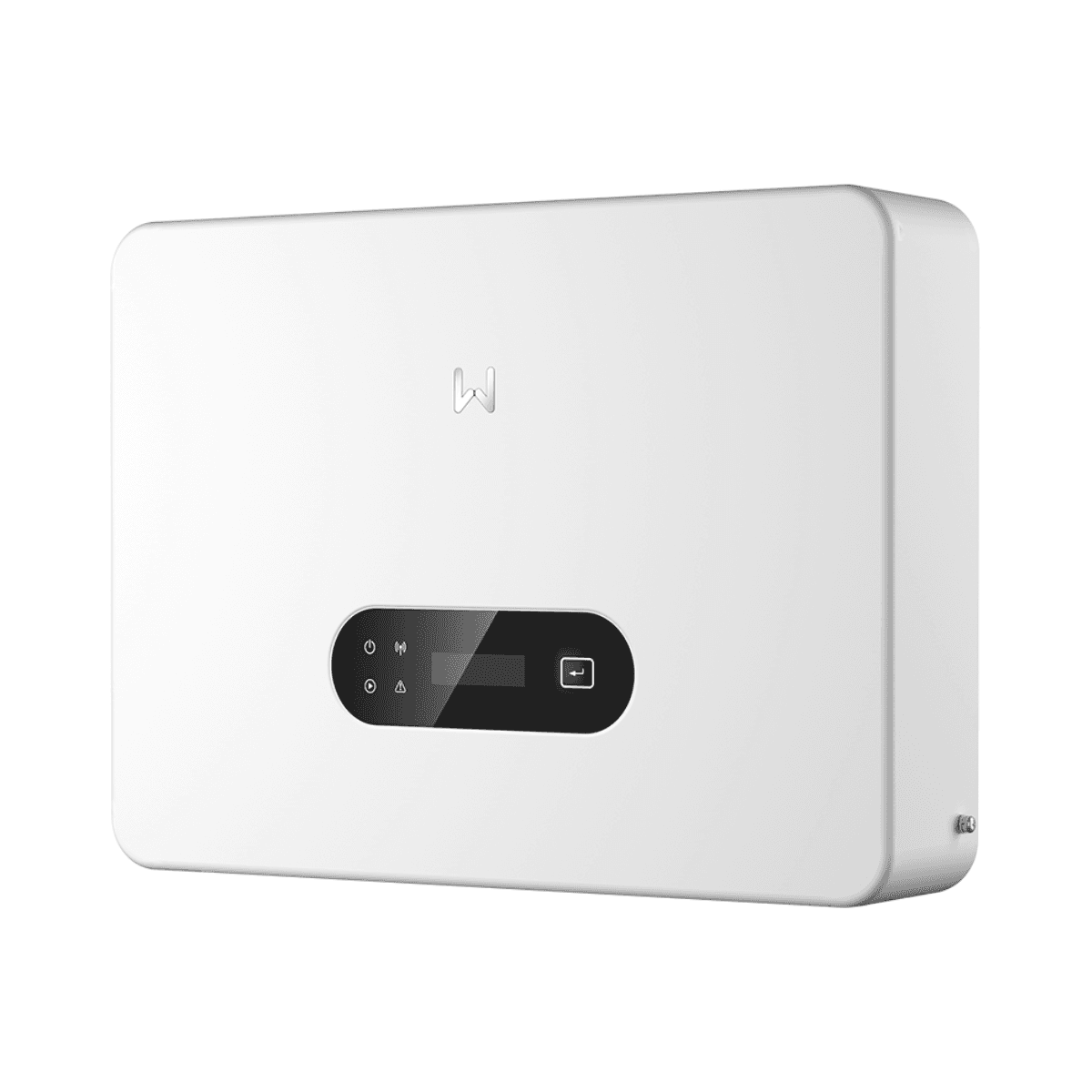

Enfase zonne-omvormer 10 kW 3 MPPT GoodWe GW10K-MS-G40

De eenfasige GoodWe GW10K-MS-G40 omvormer is een stringomvormer van 10 kW uit de vierde generatie van de MS G4-serie. Speciaal ontworpen voor residentiële fotovoltaïsche installaties, beschikt hij over 3 onafhankelijke MPPT-trackers die een grote flexibiliteit bieden om de panelen te verdelen over verschillende oriëntaties, hellingshoeken of zones met uiteenlopende instralingsomstandigheden.

De architectuur ondersteunt tot 20 A ingangsstroom per MPPT, is compatibel met moderne fotovoltaïsche modules met hoog vermogen en maakt een fotovoltaïsche oversizing tot 200% mogelijk volgens GoodWe. Daarnaast biedt hij een maximaal rendement van 97,9%, natuurlijke convectiekoeling, IP66-bescherming en een geluidsarme werking van minder dan 30 dB.

Eenfasige 10 kW omvormer met 3 MPPT

De GoodWe GW10K-MS-G40 levert een nominaal uitgangsvermogen van 10.000 W en is ontworpen voor eenfasige netten van 220, 230 of 240 V. Het belangrijkste voordeel ten opzichte van omvormers met één of twee maximum power trackers is de toevoeging van 3 onafhankelijke MPPT's, elk met capaciteit voor één fotovoltaïsche string.

Deze configuratie vergemakkelijkt het ontwerp van installaties met complexe daken, verschillende moduleoriëntaties of zones met gedeeltelijke schaduw, omdat elke groep panelen die op een MPPT is aangesloten onafhankelijk kan werken om zijn eigen maximum power point te zoeken.

20 A ingang per MPPT voor modules met hoog vermogen

Elk van de drie MPPT's ondersteunt een maximale ingangsstroom van 20 A en een maximale kortsluitstroom van 26 A. Deze eigenschappen maken het mogelijk om te werken met fotovoltaïsche modules met hoge stroom en bieden meer flexibiliteit bij de keuze van de panelen.

De omvormer ondersteunt een maximale ingangsspanning van 600 V, terwijl het MPPT-werkbereik tussen 40 en 560 V ligt. De startspanning bedraagt slechts 50 V en de nominale ingangsspanning is 360 V.

Fotovoltaïsche oversizing tot 200%

GoodWe geeft voor de MS G4-serie de mogelijkheid aan om een fotovoltaïsche oversizing tot 200% toe te passen. Dit maakt het mogelijk om een hoger modulevermogen te installeren dan het nominale uitgangsvermogen van de omvormer, wanneer het ontwerp en de elektrische omstandigheden van het PV-systeem dit toelaten.

In combinatie met de lage startspanning en de drie onafhankelijke MPPT's is deze ontwerpruimte bedoeld om de benutting van de zonne-energieopbrengst gedurende de dag te maximaliseren, inclusief periodes met lagere instraling.

Maximaal rendement van 97,9%

De GW10K-MS-G40 bereikt een maximaal rendement van 97,9% en een Europees rendement van 97,3%. Het maximale actieve uitgangsvermogen bedraagt 10.000 W en het maximale schijnbare vermogen bedraagt eveneens 10.000 VA.

De maximale uitgangsstroom is 45,5 A. De arbeidsfactor is ongeveer 1 en kan worden ingesteld van 0,8 capacitief tot 0,8 inductief, terwijl de maximale totale harmonische vervorming onder 3% blijft.

Geïntegreerde beveiligingen aan AC- en DC-zijde

GoodWe rust de MS G4-serie uit met verschillende systemen die bedoeld zijn om zowel de omvormer als de fotovoltaïsche installatie te beschermen. De GW10K-MS-G40 bevat bescherming tegen omgekeerde PV-polariteit, bewaking van de isolatieweerstand, reststroommonitoring, anti-eilandbeveiliging en beveiligingen tegen overstroom, kortsluiting en overspanning aan de wisselstroomzijde.

Hij bevat ook een DC-schakelaar en overspanningsbeveiliging SPD Type II aan zowel de DC- als de AC-zijde.

• Stringstroommonitoring: geïntegreerd.
• Detectie van PV-isolatieweerstand: geïntegreerd.
• Reststroommonitoring: geïntegreerd.
• Bescherming tegen omgekeerde PV-polariteit: geïntegreerd.
• Anti-eilandbeveiliging: geïntegreerd.
• Bescherming tegen AC-overstroom: geïntegreerd.
• Bescherming tegen AC-kortsluiting: geïntegreerd.
• Bescherming tegen AC-overspanning: geïntegreerd.
• DC-schakelaar: geïntegreerd.
• Overspanningsbeveiliging DC: SPD Type II.
• Overspanningsbeveiliging AC: SPD Type II.
• Afstandsuitschakeling: geïntegreerd.

Optionele AFCI 3.0 voor bescherming tegen vlamboog

De MS G4-serie kan optioneel worden uitgerust met AFCI 3.0 met kunstmatige intelligentie-ondersteunde detectie van vlamboog. Deze functie is ontworpen om boogsituaties in gelijkstroom te identificeren en de werking te onderbreken wanneer risicovolle omstandigheden worden gedetecteerd.

GoodWe voorziet ook in Rapid Shutdown 2.0 met geïntegreerde zender binnen de beschikbare veiligheidsoplossingen voor deze generatie omvormers.

Connectiviteit en monitoring

De GoodWe GW10K-MS-G40 biedt verschillende communicatiemogelijkheden om de integratie en bewaking van de fotovoltaïsche installatie te vergemakkelijken. Het technische gegevensblad vermeldt RS485-, WiFi-, LAN-, Bluetooth- en 4G-interfaces, afhankelijk van de gebruikte accessoires en configuratie.

Het communicatieprotocol is Modbus RTU, compatibel met SunSpec. De lokale interface beschikt over LED-indicatoren en ondersteunt een optioneel LCD-scherm, naast WLAN-connectiviteit en bediening via een app.

Mogelijkheid tot parallelle aansluiting met DNS G4

De MS G4-serie is voorbereid voor gemengde parallelle installaties met GoodWe DNS G4-omvormers via het EzLink3000-communicatieapparaat. Volgens GoodWe maakt deze architectuur het mogelijk om systemen tot 10 omvormers aan te sluiten zonder dat een externe datalogger nodig is.

Deze mogelijkheid vergemakkelijkt zowel de latere uitbreiding van een fotovoltaïsche installatie als de opbouw van modulaire systemen wanneer een hoger totaalvermogen vereist is.

Stille werking door natuurlijke convectie

De GW10K-MS-G40 gebruikt koeling via natuurlijke convectie, waardoor ventilatoren voor de normale koeling niet nodig zijn. GoodWe geeft een geluidsniveau van minder dan 30 dB op, een bijzonder interessante eigenschap voor residentiële installaties waar de omvormer dicht bij bewoonde ruimtes kan worden geplaatst.

Het eigen nachtverbruik is minder dan 1 W en het apparaat is ontworpen om te werken binnen een omgevingstemperatuurbereik van -25 tot +60 °C.

IP66-bescherming voor een veelzijdige installatie

De omvormer heeft een beschermingsgraad IP66, wat een hoge bescherming van de behuizing biedt tegen het binnendringen van stof en water. Dit vergroot de plaatsingsmogelijkheden van het apparaat, mits de door GoodWe vastgestelde montagevoorwaarden, afstanden en aanbevelingen worden gerespecteerd.

Hij kan werken bij een relatieve luchtvochtigheid van 0 tot 100% en op een hoogte tot 4000 meter boven zeeniveau binnen de door de fabrikant gespecificeerde omstandigheden.

Compact ontwerp van 16 kg

De GoodWe GW10K-MS-G40 heeft afmetingen van 493 x 365 x 187 mm en een gewicht van 16 kg. Het compacte formaat vergemakkelijkt de handling en montage, zeker gezien het nominale vermogen van 10 kW en de integratie van drie MPPT-trackers.

De fotovoltaïsche ingangen gebruiken MC4-connectoren voor geleiders van 4 tot 6 mm², terwijl de AC-uitgang een plug-and-play-connector gebruikt die compatibel is met geleiders tot 16 mm².

Technische kenmerken van de GoodWe GW10K-MS-G40

• Merk: GoodWe.
• Referentie: GW10K-MS-G40.
• Serie: MS G4.
• Type: stringomvormer voor zonne-energie.
• Net: eenfasig.
• Nominaal uitgangsvermogen: 10.000 W.
• Nominaal schijnbaar vermogen: 10.000 VA.
• Maximaal actief AC-vermogen: 10.000 W.
• Maximaal schijnbaar AC-vermogen: 10.000 VA.
• Nominale uitgangsspanning: 220 / 230 / 240 V, L / N / PE.
• Nominale frequentie: 50 / 60 Hz.
• Maximale uitgangsstroom: 45,5 A.
• Arbeidsfactor: ongeveer 1, instelbaar van 0,8 capacitief tot 0,8 inductief.
• Maximale totale harmonische vervorming: <3%.
• Aantal MPPT's: 3.
• Aantal strings per MPPT: 1.
• Maximale PV-ingangsspanning: 600 V.
• MPPT-werkbereik: 40-560 V.
• Startspanning: 50 V.
• Nominale ingangsspanning: 360 V.
• Maximale stroom per MPPT: 20 A.
• Maximale kortsluitstroom per MPPT: 26 A.
• PV-oversizing: tot 200% volgens GoodWe.
• Maximaal rendement: 97,9%.
• Europees rendement: 97,3%.
• Koeling: natuurlijke convectie.
• Geluidsniveau: <30 dB.
• Nachtverbruik: <1 W.
• Beschermingsgraad: IP66.
• Bedrijfstemperatuurbereik: -25 tot +60 °C.
• Relatieve luchtvochtigheid: 0-100%.
• Maximale bedrijfshoogte: 4000 m.
• Topologie: zonder isolatie.
• Communicatie: RS485, WiFi, LAN, Bluetooth en 4G.
• Protocol: Modbus RTU compatibel met SunSpec.
• Interface: LED, optioneel LCD en WLAN + app.
• SPD-bescherming DC: Type II.
• SPD-bescherming AC: Type II.
• AFCI: optioneel.
• Afmetingen: 493 x 365 x 187 mm.
• Gewicht: 16 kg.
• DC-connectoren: MC4 voor geleiders van 4-6 mm².
• AC-aansluiting: plug-and-play connector voor tot 16 mm².

Bijzonder geschikt voor complexe fotovoltaïsche daken

De drie onafhankelijke MPPT's maken de GoodWe GW10K-MS-G40 tot een bijzonder interessante oplossing voor installaties waarbij de modules over verschillende oriëntaties of hellingshoeken moeten worden verdeeld. In vergelijking met een architectuur met minder MPPT-trackers biedt dit meer onafhankelijkheid tussen de verschillende fotovoltaïsche strings.

De combinatie van 10 kW eenfasig vermogen, 20 A ingangen per MPPT, fotovoltaïsche oversizing tot 200%, een maximaal rendement van 97,9%, IP66-bescherming en een werking van minder dan 30 dB biedt een complete oplossing voor residentiële zonne-installaties die vermogen, ontwerpflexibiliteit en uitgebreide communicatiemogelijkheden vereisen.

Belangrijk: de dimensionering van de strings, het aangesloten fotovoltaïsche vermogen, de spanningen en stromen van de modules en de externe beveiligingen moeten worden berekend volgens de specificaties van GoodWe en de toepasselijke regelgeving voor elke installatie.
