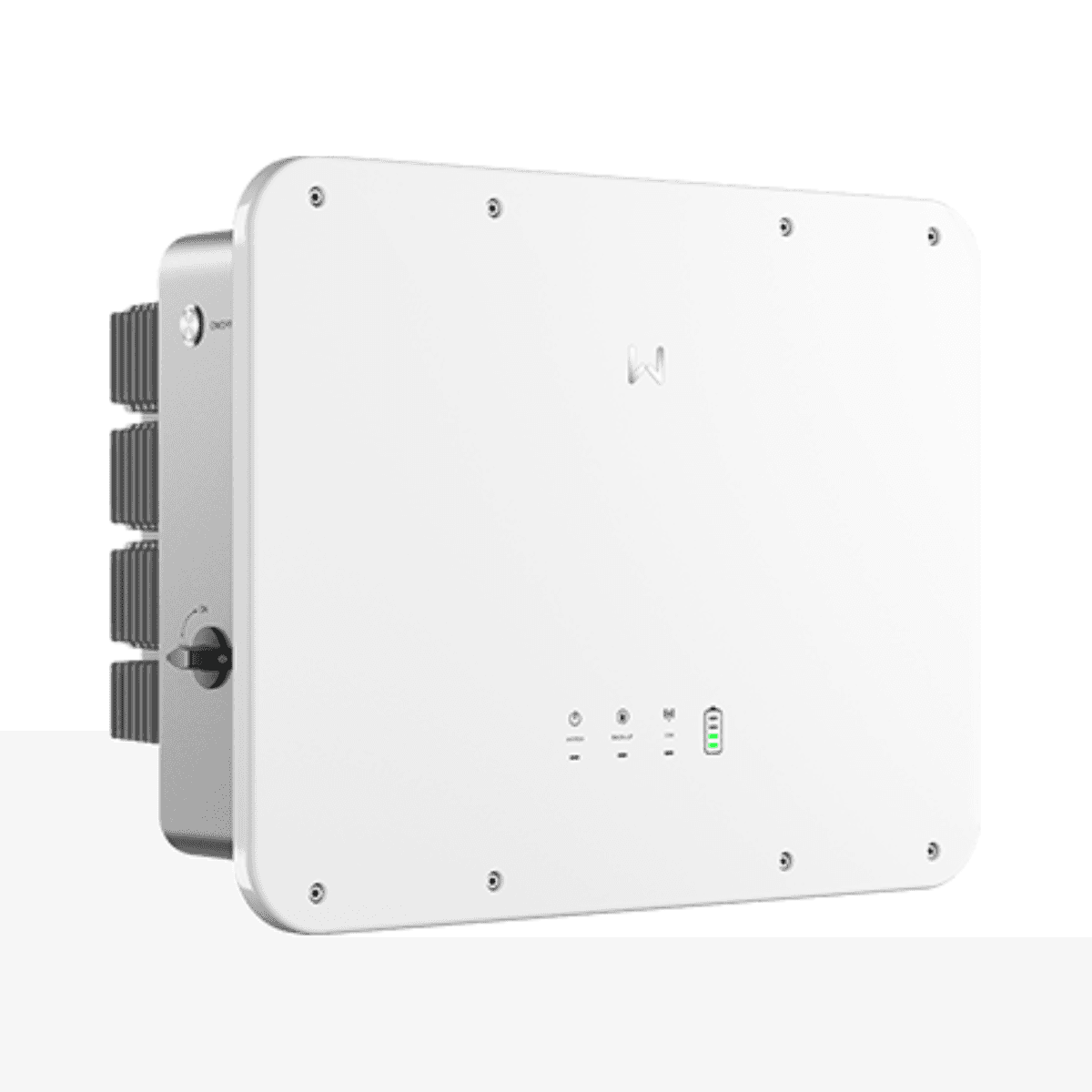

Enfasige hybride zonne-omvormer 8 kW 2 MPPT ES Uniq GoodWe GW8K-ES-C10

De GoodWe GW8K-ES-C10 is een eenfasige hybride omvormer voor zonne-energie van 8 kW, behorend tot de ES Uniq-serie, ontwikkeld voor residentiële fotovoltaïsche installaties met energieopslag. Hij integreert in één toestel het beheer van de zonneproductie, laagspanningsbatterijen, het verbruik van de woning, netaansluiting en een back-upuitgang om geselecteerde belastingen van stroom te blijven voorzien bij een onderbreking van de elektriciteitsvoorziening.

Deze 8 kW-versie beschikt over 2 onafhankelijke MPPT-trackers, ondersteunt tot 16 kW fotovoltaïsch ingangsvermogen en werkt met 48 V lithium-ion- of loodzuurbatterijen. De krachtige back-upuitgang, met UPS-omschakeling van minder dan 4 ms, de mogelijkheid om netgekoppeld of off-grid te werken en de parallelle aansluiting van maximaal 6 omvormers maken de ES Uniq tot een bijzonder flexibele oplossing voor installaties gericht op zelfverbruik en meer energie-autonomie.

Eenfasige hybride omvormer van 8 kW

De GoodWe ES Uniq van 8 kW levert een nominaal uitgangsvermogen van 8 kW en een nominaal schijnbaar vermogen van 8 kVA. In netgekoppelde werking kan hij een maximaal actief vermogen en een maximaal schijnbaar vermogen bereiken van respectievelijk 8,8 kW en 8,8 kVA.

Hij is ontworpen voor eenfasige netten van 220, 230 of 240 V en werkt met nominale frequenties van 50 of 60 Hz. De maximale uitgangsstroom naar het net bedraagt 40 A en de arbeidsfactor is instelbaar van 0,8 capacitief tot 0,8 inductief.

2 MPPT voor meer flexibiliteit bij zonnepanelen

De GW8K-ES-C10 is uitgerust met 2 onafhankelijke MPPT-trackers, waardoor het PV-veld kan worden opgesplitst in groepen met verschillende oriëntaties, hellingshoeken of instralingsomstandigheden.

Bij het 8 kW-model ondersteunt de eerste MPPT twee strings en een gecombineerde maximale stroom van 32 A, terwijl de tweede beschikt over één ingang met een maximale stroom van 16 A. De maximale stroom per string bedraagt 16 A.

Deze configuratie is bijzonder nuttig in woningen met daken die in verschillende dakvlakken zijn verdeeld, omdat de twee PV-groepen onafhankelijk hun maximale vermogenspunt kunnen zoeken.

Tot 16 kW fotovoltaïsch ingangsvermogen

GoodWe staat toe om op het 8 kW-model een maximaal fotovoltaïsch vermogen van tot 16 kW aan te sluiten, wat overeenkomt met een ingangsoversizing van 200% ten opzichte van het nominale vermogen van de omvormer.

De maximale fotovoltaïsche ingangsspanning bedraagt 600 V, het MPPT-werkbereik loopt van 60 tot 550 V, de nominale ingangsspanning is 360 V en de omvormer kan starten vanaf een opstartspanning van 58 V.

Deze ruime dimensioneringsmarge maakt het mogelijk installaties te ontwerpen die de zonneopbrengst beter benutten tijdens periodes met matige instraling, mits de door GoodWe vastgestelde maximale spannings- en stroomlimieten worden gerespecteerd.

Compatibel met laagspanningsbatterijen van 48 V

Als hybride omvormer beschikt de ES Uniq over een specifieke ingang voor energieopslag en is hij compatibel met zowel lithium-ion- als geschikte loodzuurbatterijen.

De nominale batterijspanning bedraagt 48 V en het werkbereik ligt tussen 40 en 60 V, met een opstartspanning van 44,2 V. Dit maakt het mogelijk laagspanningsopslagoplossingen te gebruiken, waaronder compatibele GoodWe-batterijen en andere modellen uit de officiële compatibiliteitslijst van de fabrikant.

De GW8K-ES-C10 ondersteunt een maximale continue laad- en ontlaadstroom van 160 A, met een maximaal laadvermogen van 8 kW en een maximaal ontlaadvermogen van 8,8 kW.

Back-upuitgang met UPS-omschakeling van minder dan 4 ms

Een van de belangrijkste kenmerken van de GoodWe ES Uniq is de back-upuitgang. Bij een stroomuitval kan het systeem snel overschakelen naar back-upwerking om geselecteerde belastingen van stroom te blijven voorzien, mits er voldoende energie beschikbaar is uit de batterij of het PV-veld.

GoodWe specificeert voor de huidige generatie van de ES Uniq-serie een UPS-equivalente omschakeltijd van minder dan 4 ms, waardoor de onderbreking voor aangesloten apparaten op de reserve-uitgang tot een minimum wordt beperkt.

Het nominale schijnbare back-upvermogen van het 8 kW-model bedraagt 8 kVA. Zonder netaansluiting kan het normaal tot 8,8 kVA leveren en pieken tot 16 kVA gedurende 10 seconden ondersteunen, wat de voeding van bepaalde belastingen met hoge inschakelstromen vergemakkelijkt.

Netgekoppelde en off-grid werking

De omvormer kan zowel worden gebruikt in installaties die op het elektriciteitsnet zijn aangesloten als in off-grid configuraties. Deze flexibiliteit maakt het mogelijk systemen te ontwerpen voor conventioneel zelfverbruik, installaties met energieback-up of oplossingen die gericht zijn op meer onafhankelijkheid van het net.

De ES Uniq-serie is ook compatibel met microgridwerking, wat de configuratiemogelijkheden uitbreidt voor projecten die verschillende bronnen en belastingen gecoördineerd moeten beheren.

3-in-1 multifunctionele poort

GoodWe heeft in de ES Uniq-serie een 3-in-1-poort geïntegreerd die is ontworpen om de flexibiliteit van de installatie te vergroten. Deze interface kan worden gebruikt om een generator te integreren, slimme belastingen te beheren of een compatibele netgekoppelde PV-omvormer aan te sluiten, afhankelijk van de gekozen configuratie.

Bij het 8 kW-model ondersteunt de ingang voor de generator een nominaal schijnbaar vermogen van 8 kVA en een maximaal schijnbaar vermogen van 8,8 kVA.

Parallelle aansluiting van maximaal 6 omvormers

De ES Uniq-serie maakt het mogelijk om tot 6 omvormers parallel aan te sluiten, zowel in netgekoppelde werking als in off-grid modus. Deze eigenschap maakt het eenvoudiger om het systeemvermogen uit te breiden wanneer de energiebehoefte toeneemt.

De mogelijkheid tot parallelbedrijf maakt ook modulaire installaties mogelijk waarbij het initiële vermogen later kan worden verhoogd met compatibele toestellen.

Efficiëntie en maximale vermogenspuntvolging

De GoodWe ES Uniq van 8 kW bereikt een maximaal rendement van 97,6% en een Europees rendement van 96,2%. Het maximale rendement in het traject tussen batterij en net bedraagt 95,5%.

Het MPPT-volgsysteem heeft een efficiëntie van 99,9%, waardoor het beschikbare maximale vermogenspunt van de aangesloten PV-strings nauwkeurig kan worden gevolgd.

Geïntegreerde beveiligingen voor de installatie

GoodWe rust deze omvormer uit met verschillende beveiligings- en monitoringsystemen die bedoeld zijn om zowel het PV-veld als de elektrische aansluiting van het systeem te bewaken.

• Stroommonitoring per PV-string: geïntegreerd.
• Detectie van PV-isolatieweerstand: geïntegreerd.
• Reststroommonitoring: geïntegreerd.
• Beveiliging tegen omgekeerde DC-polariteit: geïntegreerd.
• Anti-eilandbeveiliging: geïntegreerd.
• Beveiliging tegen AC-overstroom: geïntegreerd.
• Beveiliging tegen AC-kortsluiting: geïntegreerd.
• Beveiliging tegen AC-overspanning: geïntegreerd.
• Gelijkstroomschakelaar: geïntegreerd.
• Beveiliging tegen DC-overspanning: Type III.
• Beveiliging tegen AC-overspanning: Type III.
• AFCI: geïntegreerd volgens de geldige EMEA-datasheet.
• Afstandsuitschakeling: geïntegreerd.
• Snel uitschakelen: optioneel.

AFCI voor detectie van elektrische boogvorming

De huidige EMEA-documentatie van de ES Uniq bevat AFCI voor de detectie van boogfouten in het PV-circuit. Deze technologie is ontworpen om omstandigheden die verband houden met elektrische bogen te identificeren en op het systeem in te grijpen om de veiligheid van de installatie te verhogen.

WiFi, LAN, Bluetooth en RS485

De GoodWe GW8K-ES-C10 beschikt over verschillende interfaces voor monitoring en communicatie. Hij is voorzien van RS485 en connectiviteit via WiFi, LAN en Bluetooth, waardoor de omvormer kan worden geïntegreerd in de compatibele energiebeheertools van GoodWe.

De ondersteunde communicatieprotocollen omvatten Modbus RTU en Modbus TCP. De communicatie met het BMS-batterijbeheersysteem verloopt via CAN.

LCD-scherm en bediening via app

De omvormer beschikt over een LCD-scherm dat lokale raadpleging en configuratie van het systeem vergemakkelijkt. Hij biedt ook toegang via WLAN en een compatibele app om de installatie te bewaken en verschillende instellingen uit te voeren.

Via het monitoringecosysteem van GoodWe kunnen de belangrijkste energiestromen van de installatie worden geraadpleegd, waaronder zonneproductie, opslag, verbruik en de relatie met het elektriciteitsnet.

IP66-bescherming voor veelzijdige installatie

De ES Uniq heeft een IP66-beschermingsgraad, wat een hoge weerstand van de behuizing biedt tegen het binnendringen van stof en water. Hij is ontworpen voor wandmontage en kan zowel binnenshuis als op geschikte buitenlocaties worden gebruikt, mits de door GoodWe vastgestelde voorwaarden worden nageleefd.

Het werktemperatuurbereik ligt tussen -35 en +60 °C, de relatieve luchtvochtigheid mag oplopen tot 95% en hij kan werken op een maximale hoogte van 3.000 meter.

Intelligente koeling

Het model gebruikt een koelsysteem met intelligente ventilatie. Het thermisch beheer past de koeling van de omvormer aan de bedrijfsomstandigheden aan en helpt de componenten binnen het beoogde thermische bereik te houden.

Technische kenmerken van de GoodWe GW8K-ES-C10

• Merk: GoodWe.
• Commerciële referentie: GW8K-ES-C10.
• EMEA-referentie van het equivalente model: GW8000-ES-C10.
• Serie: ES Uniq.
• Type: hybride zonne-omvormer.
• Net: eenfasig.
• Nominaal uitgangsvermogen: 8 kW.
• Nominaal schijnbaar vermogen op het net: 8 kVA.
• Maximaal actief vermogen: 8,8 kW.
• Maximaal schijnbaar vermogen op het net: 8,8 kVA.
• Nominale uitgangsspanning: 220 / 230 / 240 V.
• Nominale frequentie: 50 / 60 Hz.
• Maximale uitgangsstroom naar het net: 40 A.
• Arbeidsfactor: ongeveer 1, instelbaar van 0,8 capacitief tot 0,8 inductief.
• Maximale totale harmonische vervorming: <3%.
• Aantal MPPT's: 2.
• Strings per MPPT: 2 / 1.
• Maximaal fotovoltaïsch ingangsvermogen: 16 kW.
• PV-oversizing: tot 200%.
• Maximale PV-spanning: 600 V.
• MPPT-werkbereik: 60-550 V.
• PV-opstartspanning: 58 V.
• Nominale PV-spanning: 360 V.
• Maximale ingangsstroom per MPPT: 32 / 16 A.
• Maximale stroom per string: 16 A.
• Maximale kortsluitstroom per MPPT: 48 / 24 A.
• Batterijtype: lithium-ion / loodzuur.
• Nominale batterijspanning: 48 V.
• Batterijspanningsbereik: 40-60 V.
• Batterij-opstartspanning: 44,2 V.
• Aantal batterij-ingangen: 1.
• Maximale continue laadstroom: 160 A.
• Maximale continue ontlaadstroom: 160 A.
• Maximaal laadvermogen van de batterij: 8 kW.
• Maximaal ontlaadvermogen van de batterij: 8,8 kW.
• Nominaal back-upvermogen: 8 kVA.
• Maximaal back-upvermogen zonder net: 8,8 kVA.
• Back-uppiekvermogen: tot 16 kVA gedurende 10 s.
• Omschakeltijd naar back-up: <4 ms.
• Nominaal generator-ingangsvermogen: 8 kVA.
• Maximaal generator-ingangsvermogen: 8,8 kVA.
• Maximaal rendement: 97,6%.
• Europees rendement: 96,2%.
• Maximaal batterij-netrendement: 95,5%.
• MPPT-efficiëntie: 99,9%.
• Communicatie met BMS: CAN.
• Communicatie: RS485, WiFi, LAN en Bluetooth.
• Protocollen: Modbus RTU en Modbus TCP.
• Gebruikersinterface: LCD, WLAN en app.
• AFCI: geïntegreerd volgens geldige EMEA-datasheet.
• Afstandsuitschakeling: geïntegreerd.
• Snel uitschakelen: optioneel.
• Beveiliging tegen DC-overspanning: Type III.
• Beveiliging tegen AC-overspanning: Type III.
• Beschermingsgraad: IP66.
• Koeling: intelligente ventilatie.
• Bedrijfstemperatuur: -35 tot +60 °C.
• Maximale relatieve luchtvochtigheid: 95%.
• Maximale hoogte: 3.000 m.
• Topologie: zonder isolatie.
• Montage: wandmontage.
• Afmetingen: 560 x 444,5 x 226 mm.
• Gewicht: 27 kg.
• Parallelbedrijf: tot 6 compatibele omvormers.
• Microgridwerking: ja.

Hybride omvormer voor zelfverbruik en opslag

De GoodWe GW8K-ES-C10 combineert een eenfasig vermogen van 8 kW met opslag via 48 V-batterijen, twee MPPT's en een fotovoltaïsche ingang tot 16 kW. Deze kenmerken maken het mogelijk zelfverbruiksystemen te configureren die het zonne-overschot opslaan om het te gebruiken wanneer de PV-productie niet aan de vraag van de woning voldoet.

De krachtige back-upuitgang, de omschakeltijd van minder dan 4 ms, de integratie van generator en slimme belastingen, de mogelijkheid om tot zes omvormers parallel aan te sluiten en de microgridwerking vergroten de mogelijkheden aanzienlijk ten opzichte van een conventionele PV-omvormer.

Met IP66-bescherming, AFCI, WiFi/LAN/Bluetooth-connectiviteit, een LCD-scherm en brede compatibiliteit met laagspanningsbatterijen is de GoodWe ES Uniq van 8 kW een bijzonder complete oplossing voor residentiële projecten die zonneproductie, opslag, elektrische back-up en intelligent energiebeheer willen combineren.

Belangrijk: de batterij, PV-modules, externe beveiligingen en andere componenten van de installatie moeten compatibel zijn met de omvormer en gedimensioneerd worden volgens de specificaties van GoodWe en de toepasselijke regelgeving. Voor batterijen van derden moet de geldige compatibiliteitslijst van de fabrikant worden geraadpleegd.
