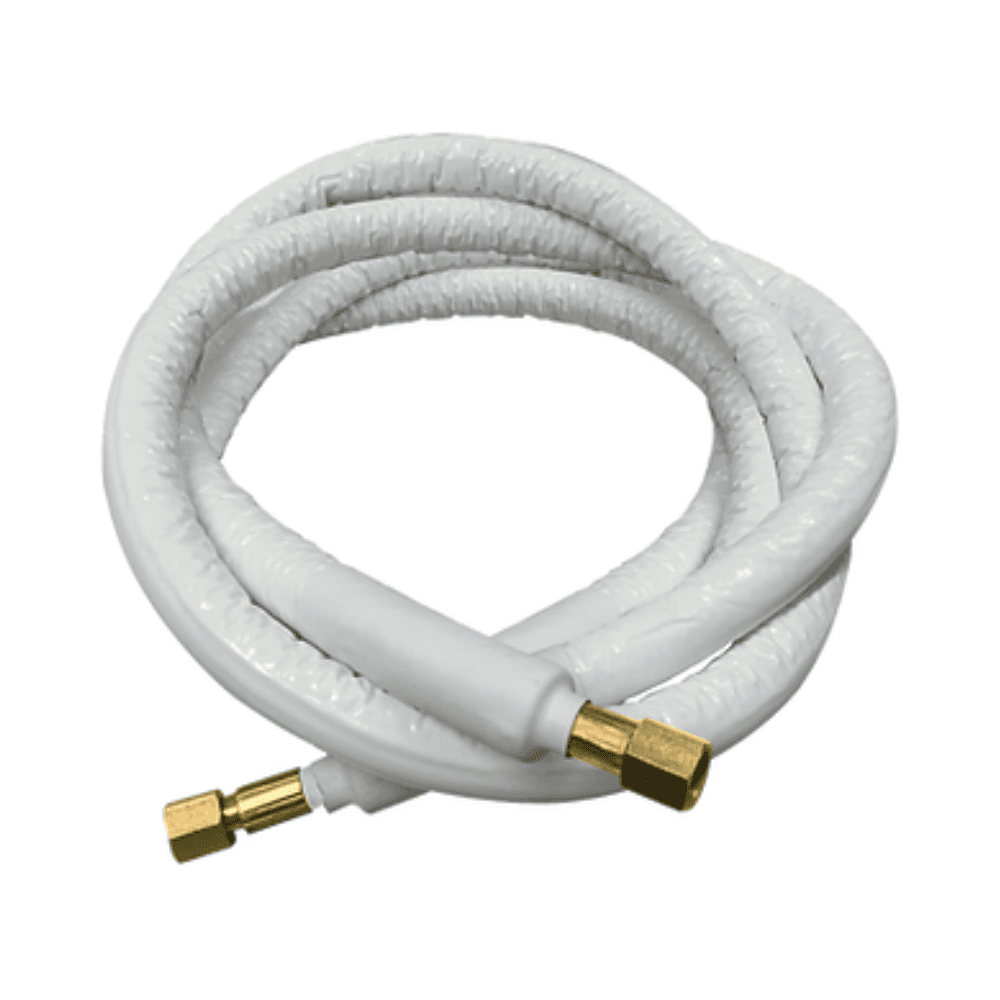

Kronos Pipe flexibele koelbuis set Ø 1/4" 1/2" - Rol van 6 meter

De Zimaklima Kronos Pipe 6003-6000 flexibele koelmiddelleidingkit is ontworpen voor de koeltechnische verbinding tussen de binnen- en buitenunits van direct-expansie airconditioningsystemen. De kit combineert leidingen van 1/4 en 1/2 inch met een lengte van 6 meter, en biedt daarmee de twee benodigde maten voor tal van klimaatregelingssystemen.

Kronos Pipe onderscheidt zich door zijn hoge flexibiliteit en eenvoudige verwerking. De leiding kan worden aangepast aan bochten en richtingsveranderingen zonder dat gereedschap nodig is om de vorm te geven, wat vooral handig is bij complexe trajecten, beperkte ruimtes of installaties met meerdere bochten.

Kronos Pipe kit van 1/4 en 1/2 inch voor airconditioning

Referentie 6003-6000 behoort tot het Kronos Pipe-systeem dat door Zimaklima is ontwikkeld voor koel- en klimaatinstallaties. De set bestaat uit de maten 1/4 en 1/2 inch, met een lengte van 6 meter, voor het aanleggen van de koelmiddelleidingen tussen de units van het systeem.

Controleer vóór de installatie of de diameters van 1/4 en 1/2 inch overeenkomen met de aansluitingen en specificaties die door de fabrikant van de airconditioner zijn aangegeven.

Flexibele leiding voor eenvoudige installatie

Een van de belangrijkste voordelen van het Kronos Pipe-systeem is het vermogen om zich aan te passen aan verschillende bochten en hoeken. Dankzij de flexibele constructie kan de leiding tijdens de montage worden gepositioneerd zonder specifieke gereedschappen te gebruiken om elke bocht te maken.

Deze eigenschap vereenvoudigt het traject van de koelmiddelleidingen en is vooral nuttig wanneer de route obstakels moet omzeilen, door smalle doorgangen moet lopen of zich moet aanpassen aan de geometrie van het gebouw.

Naast flexibel is Kronos Pipe ook licht van gewicht, wat de hantering en het transport tijdens installatiewerkzaamheden vergemakkelijkt.

Compatibel met R32- en R410A-koelmiddelen

Volgens de technische fiche van Zimaklima is Kronos Pipe geschikt voor direct-expansiesystemen die verschillende gangbare koelmiddelen gebruiken in airconditioning- en koelinstallaties.

Het systeem is compatibel met:

• R32.
• R410A.
• R134a.
• R404a.
• R407c.

De technische documentatie vermeldt uitdrukkelijk dat Kronos Pipe niet compatibel is met R22-koelmiddel.

7-laags meerlaagse constructie

Kronos Pipe gebruikt een meerlaagse structuur bestaande uit 7 lagen, ontwikkeld om dichtheid, mechanische sterkte, buitenbescherming en thermische isolatie te bieden in koeltoepassingen.

De door Zimaklima aangegeven structuur bestaat uit:

• Langeketting polyamide aan de binnenzijde.
• Beschermende aluminiumfilm met vier lagen.
• Vlechtwerk van synthetische vezels met hoge treksterkte.
• Tussenlaag van polymeer met hoge barrièrewerking.
• Buitenlaag bestand tegen slijtage, uv-straling, schuren en chemische stoffen.
• Isolatie van gesloten-cellig geëxpandeerd polyethyleenschuim.
• Buitenfilm van polyethyleen met uv-bescherming.

Deze constructie maakt het mogelijk om in één product de koelmiddelgeleiding, de benodigde circuitsterkte en de buitenisolatie van de leiding te combineren.

Ingebouwde thermische isolatie

De Kronos Pipe-leidingen zijn voorzien van een isolatiemantel van gesloten-cellig geëxpandeerd polyethyleenschuim. Deze isolatie beperkt de warmte-uitwisseling tussen het koelmiddel en de omgeving en helpt condensvorming op het oppervlak van de koelmiddelleiding te beperken.

De buitenbescherming is bovendien bestand tegen uv-straling, slijtage en schuren, wat helpt de leiding te behouden tijdens hantering, installatie en gebruik.

Werkbereik van -30 tot 110 graden Celsius

Het systeem is ontworpen om te werken bij temperaturen tussen -30 en 110 graden Celsius. De technische fiche vermeldt bovendien een weerstand tegen piektemperaturen tot 130 graden Celsius op incidentele basis.

Wat druk betreft, geeft Zimaklima een gebruiksbereik van 0 tot 80 bar aan. De leiding is bovendien getest op een druk van 100 bar.

Kenmerken van de 1/4 inch leiding

De leiding met de kleinere diameter in de kit heeft de volgende specificaties:

• Nominale diameter: 1/4 inch.
• Nominale binnendiameter: 5,2 millimeter.
• Tolerantie binnendiameter: 0,1 millimeter.
• Nominale buitendiameter: 9,5 millimeter.
• Tolerantie buitendiameter: 0,15 millimeter.
• Minimale breukdruk: 500 bar.
• Testdruk: 100 bar.
• Lengteverandering bij werkdruk: plus of min 1 procent.
• Minimale buigradius: 65 millimeter.
• Geschat gewicht: 80 gram per meter.

Kenmerken van de 1/2 inch leiding

De leiding met de grotere diameter in deze kit heeft de volgende technische kenmerken:

• Nominale diameter: 1/2 inch.
• Nominale binnendiameter: 12,6 millimeter.
• Tolerantie binnendiameter: 0,1 millimeter.
• Nominale buitendiameter: 15,5 millimeter.
• Tolerantie buitendiameter: 0,15 millimeter.
• Minimale breukdruk: 250 bar.
• Testdruk: 100 bar.
• Lengteverandering bij werkdruk: plus of min 1 procent.
• Minimale buigradius: 130 millimeter.
• Geschat gewicht: 147 gram per meter.

Getest voor koelcircuits

Het Kronos Pipe-systeem is specifiek ontwikkeld voor de geleiding van koelmiddel en is onderworpen aan verschillende laboratoriumtests. De technische fiche vermeldt als referentienorm EN 1736:2008, van toepassing op flexibele leidingcomponenten die worden gebruikt in koel- en warmtepompsystemen.

Het gebruik is bedoeld voor zowel de verbinding tussen binnen- en buitenunits van direct-expansietoestellen als voor het transport van koelmiddel in vloeibare of gasvormige toestand binnen de gespecificeerde bedrijfsomstandigheden.

Belangrijkste kenmerken van de Zimaklima Kronos Pipe 6003-6000

• Merk: Zimaklima.
• Serie: Kronos Pipe.
• Referentie: 6003-6000.
• Producttype: geïsoleerde flexibele koelmiddelleidingkit.
• Lengte: 6 meter.
• Inbegrepen diameters: 1/4 en 1/2 inch.
• Toepassing: koeltechnische verbinding van direct-expansiesystemen.
• Compatibele koelmiddelen: R32, R410A, R134a, R404a en R407c.
• Compatibel met R22: nee.
• Bedrijfstemperatuur: tussen -30 en 110 graden Celsius.
• Maximale piektemperatuur: 130 graden Celsius.
• Gebruiksdruk: tot 80 bar.
• Testdruk: 100 bar.
• Constructie: 7-laagse meerlaagse leiding.
• Isolatie: gesloten-cellig geëxpandeerd polyethyleenschuim.
• Buitenbescherming: bestand tegen uv-straling, slijtage en schuren.
• Referentienorm: EN 1736:2008.

Een flexibel alternatief voor het aanleggen van koelmiddelleidingen

De Zimaklima Kronos Pipe 6003-6000 kit combineert leidingen van 1/4 en 1/2 inch in een lengte van 6 meter, een combinatie die door tal van airconditioningsystemen wordt gebruikt.

De flexibiliteit, meerlaagse constructie, ingebouwde isolatie en compatibiliteit met actuele koelmiddelen zoals R32 en R410A maken het eenvoudiger om koelmiddelleidingen aan te leggen in nieuwe installaties en renovatiewerkzaamheden, mits de door de fabrikant van het klimaatregelingssysteem aangegeven afmetingen en voorwaarden worden gerespecteerd.
