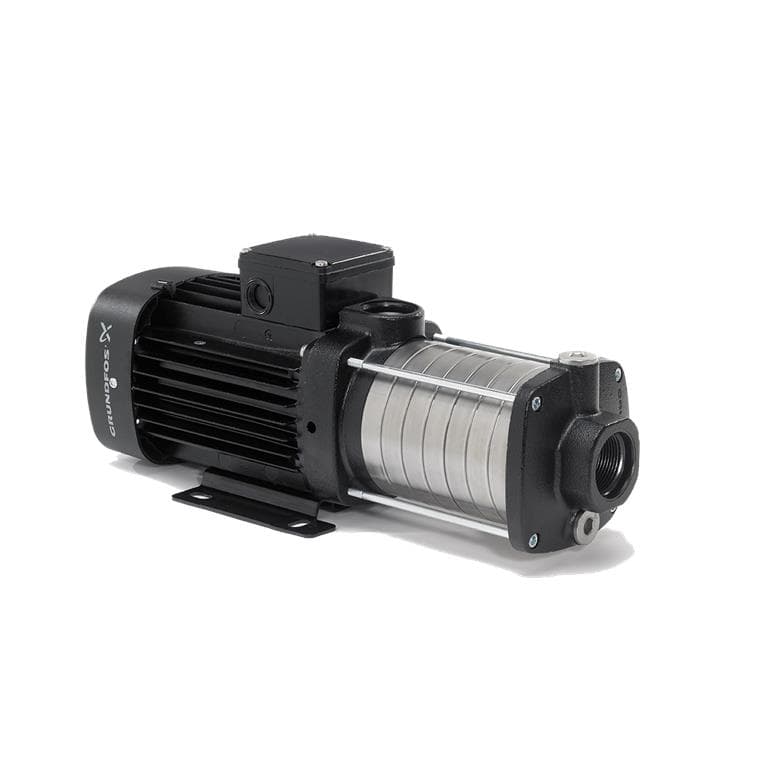

Meertraps centrifugaalpomp Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N

De Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N meertraps centrifugaalpomp, referentie 92880796, is een compacte horizontale pomp ontworpen voor het verpompen en verhogen van de waterdruk. De pomp is voorzien van 5 waaiers, levert een nominaal debiet van 4,7 kubieke meter per uur en een nominale opvoerhoogte van 38,61 meter, en combineert een robuust hydraulisch huis met interne onderdelen van roestvrij staal.

Hij is uitgerust met een eenfasige asynchrone motor van 0,9 kilowatt voor voeding van 220 tot 230 volt en 50 hertz. De horizontale constructie, axiale aanzuiging en radiale persaansluiting maken integratie mogelijk in huishoudelijke, commerciële en industriële installaties waar water moet worden getransporteerd of de beschikbare druk moet worden verhoogd.

Horizontale meertraps centrifugaalpomp Grundfos CM 5-5

Het Grundfos CM-assortiment bestaat uit compacte meertraps centrifugaalpompen. Bij referentie 92880796 komt de vloeistof binnen via een axiale aanzuigaansluiting en passeert vervolgens achtereenvolgens de verschillende hydraulische trappen voordat zij via een radiale persaansluiting wordt afgevoerd.

Het meertraps ontwerp maakt het mogelijk een hoge druk te genereren met behoud van compacte afmetingen, waardoor deze pomp geschikt is voor installaties waar een matig debiet gecombineerd moet worden met een aanzienlijke opvoerhoogte.

Nominaal debiet van 4,7 kubieke meter per uur

Het nominale werkpunt van deze pomp komt overeen met een debiet van 4,7 kubieke meter per uur en een manometrische opvoerhoogte van 38,61 meter.

De hydraulische curve van de CM 5-5 maakt het mogelijk de werking aan te passen aan verschillende combinaties van debiet en druk binnen het werkgebied. Ter referentie geven gespecialiseerde technische distributeurs een maximaal debiet van ongeveer 6,1 kubieke meter per uur en een maximale opvoerhoogte van circa 48 meter aan.

5 trappen voor hogere druk

De pomp beschikt over 5 waaiers die in serie zijn geplaatst. In een meertraps pomp verhoogt elke trap geleidelijk de druk van de vloeistof, waardoor hogere opvoerhoogten kunnen worden bereikt dan een centrifugaalpomp met één trap en vergelijkbare afmetingen doorgaans levert.

Deze configuratie is geschikt voor drukverhoging, distributie en watertransport waarbij hoogteverschillen of hoge drukverliezen moeten worden overwonnen.

Waaiers en hydraulische componenten van roestvrij staal

De waaiers zijn vervaardigd uit roestvrij staal EN 1.4301, gelijkwaardig aan AISI 304. De as en de hydraulische kamers zijn eveneens van roestvrij staal, wat mechanische sterkte en corrosiebestendigheid biedt in compatibele watertoepassingen.

De aanzuig- en persdelen zijn vervaardigd uit gietijzer EN-GJL-200, gelijkwaardig aan ASTM A48-25A, en zorgen voor een robuuste constructie die bestand is tegen de drukomstandigheden van de installatie.

Mechanische afdichting AVBE

Referentie 92880796 gebruikt een mechanische afdichting met code AVBE. Dit is een niet-gebalanceerde afdichting met O-ring, speciaal ontworpen voor deze serie.

Het roterende vlak van de afdichting is uitgevoerd in aluminiumoxide of aluminiumoxidekeramiek, terwijl het vaste vlak bestaat uit met hars geïmpregneerd koolstofgrafiet. De secundaire afdichting is vervaardigd uit EPDM, een materiaal dat bijzonder geschikt is voor toepassingen met water en warm water.

Grundfos geeft aan dat deze materiaalcombinatie een goede afdichting en slijtvastheid biedt in compatibele toepassingen. EPDM is niet geschikt voor het verpompen van minerale oliën.

Eenfasige motor van 0,9 kilowatt

De pomp is voorzien van een ventilatorgekoelde eenfasige asynchrone motor met een nominaal uitgangsvermogen P2 van 0,9 kilowatt.

De nominale voeding is 1 × 220-230 volt bij 50 hertz, waardoor deze uitvoering bijzonder geschikt is voor installaties met een eenfasige elektrische voeding.

IE2-rendementsmotor

De motor heeft een IE2-rendementsklasse volgens IEC 60034-30 en constructieve kenmerken die voldoen aan de toepasselijke normen voor elektromotoren in deze serie.

Het nominale toerental ligt ongeveer tussen 2.790 en 2.810 omwentelingen per minuut, terwijl de hydraulische gegevens van de pomp zijn vastgesteld op basis van een toerental van 2.900 omwentelingen per minuut.

IP55-bescherming en isolatieklasse F

De motor heeft een IP55-beschermingsgraad, wat bescherming biedt tegen schadelijke stofinwerking en tegen waterstralen onder de voor deze classificatie vastgelegde omstandigheden.

De isolatieklasse is F en de motor is voorzien van thermische bescherming PTO. De voedingskabel wordt niet meegeleverd met de pomp.

Nominale stroomsterkte

De door Grundfos opgegeven nominale stroomsterkte ligt tussen 5,72 en 5,60 ampère, afhankelijk van de voedingsspanning binnen het nominale bereik van 220 tot 230 volt.

De aanloopstroom ligt ongeveer tussen 400 en 440 procent van de nominale stroom, een gegeven waarmee rekening moet worden gehouden bij het correct dimensioneren van elektrische beveiligingen en schakelcomponenten.

Maximale werkdruk van 10 bar

De Grundfos CM 5-5 is ontworpen voor een maximale bedrijfsdruk van 10 bar binnen de door de fabrikant vastgelegde temperatuuromstandigheden.

Grundfos specificeert concreet een maximale druk van 10 bar bij 40 graden Celsius. Wanneer de vloeistoftemperatuur 90 graden Celsius bereikt, daalt de toegestane maximale druk tot 6 bar.

Vloeistoftemperatuur van -20 tot 90 graden Celsius

Het temperatuurbereik van de verpompte vloeistof ligt tussen -20 en 90 graden Celsius. Hierdoor kan de pomp worden gebruikt met zowel koud als warm water, binnen de door de fabrikant vastgelegde bedrijfs-, druk- en materiaalcondities.

De technische documentatie hanteert water van 20 graden Celsius en een benaderde dichtheid van 998,2 kilogram per kubieke meter als referentie voor de gepubliceerde prestatiegegevens.

Omgevingstemperatuur van -20 tot 55 graden Celsius

De pomp kan werken bij een omgevingstemperatuur tussen -20 en 55 graden Celsius, mits de vereiste installatie- en ventilatievoorwaarden voor de motor worden gerespecteerd.

Rp-schroefverbindingen

De hydraulische aansluiting gebeurt via inwendige Whitworth-buisdraad Rp volgens ISO 7/1, waardoor integratie in conventionele schroefinstallaties eenvoudig is.

• Aanzuigaansluiting: Rp 1 1/4 inch.
• Persaansluiting: Rp 1 inch.
• Aanzuigconfiguratie: axiaal.
• Persconfiguratie: radiaal.

Het verschil in diameter tussen aanzuiging en persing is het gevolg van het specifieke hydraulische ontwerp van deze CM 5-5-uitvoering.

Compact ontwerp voor beperkte ruimtes

De pomp en motor vormen een compacte eenheid gemonteerd op een kleine voetplaat. Deze configuratie vereenvoudigt de installatie en maakt plaatsing mogelijk in technische ruimten en ruimtes waar de beschikbare vloeroppervlakte beperkt is.

De maattekening van referentie 92880796 geeft een totale lengte van ongeveer 400 millimeter aan. Voor installatie moet voldoende ruimte worden voorzien voor de hydraulische aansluitingen, de ventilatie van de motor en latere onderhoudswerkzaamheden.

Toegankelijk onderhoud

Het ontwerp van de CM-serie maakt toegang tot de hydraulische componenten vanaf het pompuiteinde mogelijk. De kamers, aanzuiging en persing worden bijeengehouden door vier draadstangen.

Grundfos ontwerpt deze serie om servicewerkzaamheden te vergemakkelijken en biedt reserveonderdelen en specifieke kits voor verschillende componenten van het hydraulische geheel.

Geschikt voor toepassingen met drinkwater

De technische documentatie voor deze referentie vermeldt de ACS- en NSF61-goedkeuringen voor drinkwater, naast de algemene certificeringen CE, EAC en UKCA.

De uiteindelijke geschiktheid voor drinkwater moet worden behouden door eveneens geschikte accessoires, leidingen en andere componenten te gebruiken en de voorwaarden van de installatievoorschriften te respecteren.

Toepassingen van de Grundfos CM 5-5 pomp

Dankzij de meertraps constructie en de combinatie van debiet en druk kan de Grundfos CM 5-5 worden gebruikt in verschillende watertransport- en drukverhogingsinstallaties die compatibel zijn met de kenmerken ervan.

• Drukverhoging in waterinstallaties.
• Watertransport en -distributie.
• Watervoorzieningssystemen.
• Commerciële en industriële installaties.
• Hulpsystemen en apparatuur die waterpompen vereisen.
• Drinkwatertoepassingen die compatibel zijn met de certificeringen.

De pomp is niet voorzien van een frequentieomvormer, waardoor deze uitvoering met vaste snelheid werkt wanneer zij rechtstreeks op de elektrische voeding wordt aangesloten.

Technische kenmerken van de Grundfos CM 5-5 92880796

• Merk: Grundfos.
• Serie: CM.
• Referentie: 92880796.
• Model: CM 5-5 A-R-A-E-AVBE C1-A-A-N.
• EAN: 5715120968516.
• Type: horizontale meertraps centrifugaalpomp.
• Aantal waaiers: 5.
• Referentievloeistof: water.
• Nominaal debiet: 4,7 kubieke meter per uur.
• Nominale opvoerhoogte: 38,61 meter.
• Benaderd maximaal debiet: 6,1 kubieke meter per uur.
• Benaderde maximale opvoerhoogte: 48 meter.
• Temperatuurbereik van de vloeistof: tussen -20 en 90 graden Celsius.
• Maximale bedrijfsdruk: 10 bar.
• Maximale druk bij 40 graden Celsius: 10 bar.
• Maximale druk bij 90 graden Celsius: 6 bar.
• Omgevingstemperatuur: tussen -20 en 55 graden Celsius.
• Hydraulisch huis: gietijzer EN-GJL-200.
• Waaiers: roestvrij staal AISI 304.
• As en kamers: roestvrij staal.
• Code mechanische afdichting: AVBE.
• Materiaal secundaire afdichting: EPDM.
• Aanzuigaansluiting: Rp 1 1/4 inch.
• Persaansluiting: Rp 1 inch.
• Type aanzuiging: axiaal.
• Type persing: radiaal.
• Nominaal motorvermogen P2: 0,9 kilowatt.
• Voeding: eenfasig 220 tot 230 volt.
• Frequentie: 50 hertz.
• Nominale stroom: tussen 5,72 en 5,60 ampère.
• Nominaal toerental: tussen 2.790 en 2.810 omwentelingen per minuut.
• Rendementsklasse motor: IE2.
• Beschermingsgraad motor: IP55.
• Isolatieklasse: F.
• Ingebouwde thermische beveiliging: PTO.
• Frequentieomvormer: niet ingebouwd.
• Elektrische kabel inbegrepen: nee.
• Minimale efficiëntie-index MEI: gelijk aan of hoger dan 0,7.
• Netto gewicht: 15,8 kilogram.
• Brutogewicht: 18,4 kilogram.
• Benaderde lengte: 400 millimeter.
• Goedkeuringen: CE, EAC en UKCA.
• Goedkeuringen voor drinkwater: ACS en NSF61.
• Curve-tolerantie: ISO 9906:2012 3B.

Compacte meertraps pomp voor drukverhoging en watervoorziening

De Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N combineert 5 hydraulische trappen, interne componenten van roestvrij staal en een eenfasige motor van 0,9 kilowatt om een nominaal werkpunt van 4,7 kubieke meter per uur bij 38,61 meter opvoerhoogte te leveren.

De compacte constructie, maximale druk van 10 bar, schroefverbindingen, IP55-bescherming en goedkeuringen voor drinkwater maken van deze pomp een veelzijdige oplossing voor distributie-, transport- en drukverhogingsinstallaties die een betrouwbare horizontale centrifugaalpomp met beperkte afmetingen vereisen.
