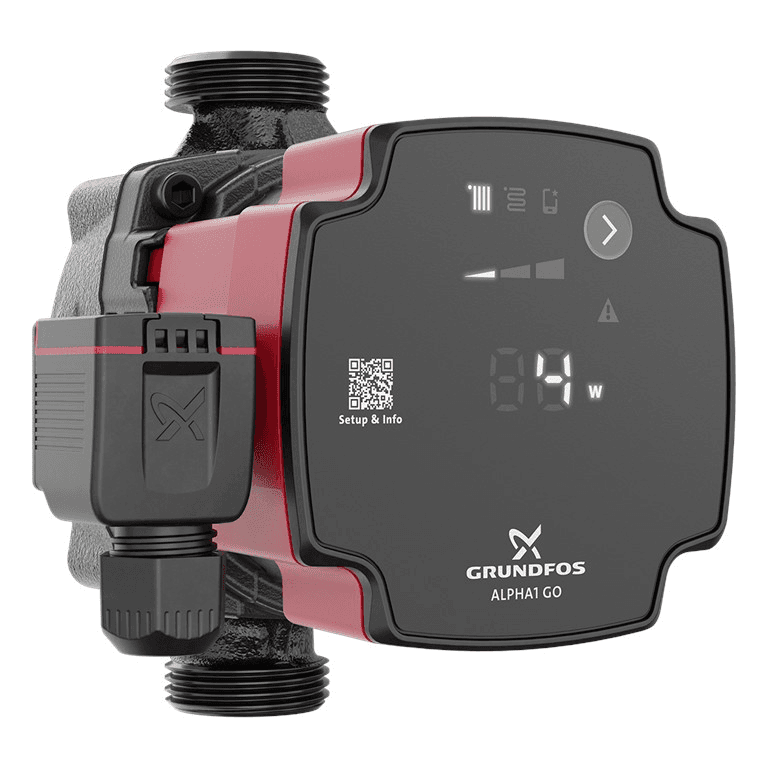

Grundfos ALPHA1 GO 15-60 130 circulatiepomp

De Grundfos ALPHA1 GO 15-60 130 circulatiepomp, referentie 93074173, is een elektronische circulatiepomp met hoog rendement, ontworpen voor watercirculatie in verwarmings- en klimaatinstallaties. Ze biedt een maximale opvoerhoogte van 6 meter, een nominaal debiet van 2,28 m³/h, een modulerend elektrisch vermogen van 4 tot 45 W, schroefverbindingen G 1" en een compacte inbouwlengte van 130 mm.

Het ALPHA1 GO-assortiment is speciaal gericht op zowel nieuwe installaties als de vervanging van bestaande circulatiepompen. Het beschikt over proportionele-drukregeling, constante-drukregeling en constante-curve-regeling, bescherming tegen drooglopen, een zelfontluchtingsfunctie en een robuuste start. Bovendien helpt de Grundfos GO-app de installateur bij het identificeren van de vervangingspomp en de juiste configuratie.

Circulatiepomp met maximale opvoerhoogte van 6 meter

De Grundfos ALPHA1 GO 15-60 130 levert een maximale opvoerhoogte van 6 m. De specifieke fiche van deze referentie vermeldt een nominaal debiet van 2,28 m³/h en een nominale opvoerhoogte van 3,06 m.

De hydraulische curve maakt hogere debieten mogelijk bij lage weerstand in het circuit, terwijl het werkelijke werkpunt afhangt van de drukverliezen en de gekozen regelmodus.

Drie regelmodi

De ALPHA1 GO is voorzien van elektronische regeling om de werking van de circulatiepomp aan te passen aan verschillende soorten installaties.

• Proportionele druk: verlaagt of verhoogt de druk in functie van de debietvraag, en is bijzonder nuttig in radiatorinstallaties met thermostatische kranen.
• Constante druk: houdt een stabiele differentiële druk aan, ook wanneer het debiet varieert; een instelling die bijzonder geschikt is voor vloerverwarming en circuits met verdelers.
• Constante curve: laat de pomp werken volgens een vaste curve, vergelijkbaar met een conventionele circulatiepomp met selecteerbare snelheid.

Elke regelmodus biedt drie instelniveaus, waardoor de werkcurve kan worden afgestemd op de hydraulische behoeften van de installatie.

Geschikt voor radiatoren en vloerverwarming

Dankzij de verschillende regelmodi kan de Grundfos ALPHA1 GO worden gebruikt in uiteenlopende verwarmings- en klimaattoepassingen.

• Verwarmingsinstallaties met radiatoren.
• Vloerverwarmingssystemen.
• Gesloten verwarmingscircuits.
• Compatibele klimaatinstallaties.
• Ketelcircuits.
• Vervanging van zelfstandige circulatiepompen.
• Vervanging van bepaalde compatibele geïntegreerde UPS-pompen.

Ontworpen om de vervanging van circulatiepompen te vereenvoudigen

Een van de belangrijkste kenmerken van de ALPHA1 GO is dat ze de vervanging van oude circulatiepompen vergemakkelijkt.

Met de vervangingsfunctie van de Grundfos GO-app kan de professional zoeken in duizenden bestaande circulatiemodelen en een aanbeveling krijgen voor de juiste pomp en de benodigde configuratie.

Grundfos geeft aan dat de ALPHA1 GO speciaal is bedoeld voor de vervanging van zelfstandige circulatiepompen en verschillende compatibele geïntegreerde UPS-modellen.

Geavanceerde modus om curves te repliceren

Wanneer de pomp wordt gebruikt als vervanging van een compatibel model, kan de ALPHA1 GO via de geavanceerde modus worden ingesteld om bepaalde werkcurves van de vervangen circulatiepomp te reproduceren.

Grundfos GO biedt de instructies en de nodige afstelling, die vervolgens rechtstreeks vanaf het frontpaneel van de pomp wordt geselecteerd.

In tegenstelling tot de ALPHA2 GO beschikt de ALPHA1 GO niet over directe Bluetooth-verbinding met de app. De app dient als selectie- en assistentietool, terwijl de uiteindelijke configuratie op het toestel zelf gebeurt.

Bescherming tegen drooglopen

De pomp is voorzien van bescherming tegen drooglopen, ontworpen om het risico op schade te verminderen wanneer er onvoldoende vloeistof in de circulatiepomp aanwezig is.

Deze functie is vooral nuttig tijdens de ingebruikname of bij afwijkende situaties in het hydraulische circuit.

Zelfontluchtingsfunctie

De ALPHA GO-serie is uitgerust met een zelfontluchtingsfunctie die helpt om lucht uit de pomp af te voeren.

Deze eigenschap vergemakkelijkt de ingebruikname en helpt geluiden en circulatieproblemen door lucht rond de waaier te verminderen.

De zelfontluchtingsfunctie van de pomp vervangt niet het correct ontluchten van de volledige installatie.

Robuuste start

De functie Robust Startup helpt de pomp op te starten wanneer de rotor een hogere weerstand dan normaal ondervindt.

De motor levert een hoog startkoppel om mogelijke blokkeringen te overwinnen, een bijzonder nuttige eigenschap na langdurige stilstand.

Elektronische motor met hoog rendement

De ALPHA1 GO is uitgerust met een elektronisch gecommuteerde motor en een geïntegreerde frequentieomvormer, waardoor snelheid en verbruik kunnen worden aangepast aan de behoeften van het circuit.

Bij referentie 93074173 ligt het opgenomen elektrisch vermogen tussen:

• Minimaal vermogen: 4 W.
• Maximaal vermogen: 45 W.

De energie-efficiëntie-index EEI bedraagt 0,20, wat zorgt voor een lager verbruik dan traditionele circulatiepompen met vaste snelheid.

Eenfasige voeding 220-240 V

De Grundfos ALPHA1 GO 15-60 130 werkt op een eenfasige elektrische voeding van 220-240 V en 50/60 Hz.

De opgenomen stroom ligt ongeveer tussen 0,06 en 0,45 A, afhankelijk van het werkpunt.

De motor is voorzien van elektronische thermische beveiliging en heeft isolatieklasse F.

Installatieconnector

De ALPHA GO-serie gebruikt het elektrische aansluitsysteem van Grundfos, ontworpen om de montage en vervanging van circulatiepompen te vereenvoudigen.

De pomp wordt geleverd met de bijbehorende installatieconnector, waardoor de aansluiting van fase, nul en aarde tijdens de montage eenvoudiger wordt.

Compacte inbouwlengte van 130 mm

De aanduiding 130 van het model verwijst naar een afstand tussen aansluitingen van 130 mm.

Dit compacte formaat is bijzonder handig in installaties met beperkte ruimte, ketelcircuits en vervangingen waarbij de bestaande circulatiepomp deze inbouwlengte gebruikt.

Schroefverbindingen G 1"

Referentie 93074173 beschikt over schroefverbindingen G 1" volgens ISO 228-1.

De aanduiding 15 van het model identificeert de nominale diameter van de hydraulische doorgang, terwijl de uitwendige aansluitingen van de pomp één inch zijn.

Controleer vóór het vervangen van een bestaande pomp zowel de aansluitdiameter als de inbouwlengte van 130 mm.

Maximale druk van 10 bar

De pomp is ontworpen voor een maximale werkdruk van 10 bar, met aansluitingen geclassificeerd als PN 10.

Het hydraulische circuit moet binnen deze druklimiet blijven onder alle normale bedrijfsomstandigheden.

Vloeistoftemperatuur van -10 tot 110 °C

De specifieke fiche van de Grundfos 93074173 vermeldt een vloeistoftemperatuurbereik van -10 tot 110 °C.

De toegestane omgevingstemperatuur tijdens bedrijf ligt tussen 0 en 55 °C.

Dankzij het brede temperatuurbereik kan de pomp worden gebruikt in verschillende gesloten verwarmings- en klimaatinstallaties, mits de vloeistof en de overige systeemcomponenten compatibel zijn.

Hydraulisch huis van gietijzer

Het pomphuis is vervaardigd uit gietijzer EN-GJL-150, een materiaal dat veel wordt gebruikt in circulatiepompen voor gesloten klimaatcircuits.

De waaier is vervaardigd uit PES-composietmateriaal versterkt met 30 % glasvezel.

Deze versie met gietijzeren huis is voornamelijk bedoeld voor gesloten verwarmings- en klimaatinstallaties.

IP44-bescherming

De specifieke fiche van referentie 93074173 vermeldt een beschermingsgraad IP44.

De pomp moet worden geïnstalleerd met respect voor de montagepositie, omgevingscondities en elektrische vereisten die door Grundfos zijn aangegeven.

Technische kenmerken van de Grundfos 93074173

• Merk: Grundfos.
• Serie: ALPHA1 GO.
• Model: ALPHA1 GO 15-60 130.
• Referentie: 93074173.
• Type: elektronische circulatiepomp met hoog rendement.
• Toepassing: verwarming en klimaatregeling.
• Nominaal debiet: 2,28 m³/h.
• Nominale opvoerhoogte: 3,06 m.
• Maximale opvoerhoogte: 6 m.
• Inbouwlengte: 130 mm.
• Type aansluiting: G-schroefdraad.
• Aansluitmaat: G 1".
• Aansluitnorm: ISO 228-1.
• Nominale druk: PN 10.
• Maximale werkdruk: 10 bar.
• Vloeistoftemperatuur: -10 tot 110 °C.
• Omgevingstemperatuur: 0 tot 55 °C.
• Voeding: 1 x 220-240 V.
• Frequentie: 50/60 Hz.
• Minimaal opgenomen vermogen: 4 W.
• Maximaal opgenomen vermogen: 45 W.
• Opgenomen stroom: 0,06-0,45 A.
• EEI-energie-efficiëntie-index: 0,20.
• Frequentieomvormer: geïntegreerd.
• Thermische beveiliging: elektronisch.
• Beschermingsgraad: IP44.
• Isolatieklasse: F.
• Materiaal van het huis: gietijzer EN-GJL-150.
• Materiaal van de waaier: PES + 30 % glasvezel.
• Proportionele druk: ja.
• Constante druk: ja.
• Constante curve: ja.
• Instelniveaus: 3 per regelmodus.
• Geavanceerde modus voor vervanging: ja.
• Bescherming tegen drooglopen: ja.
• Zelfontluchtingsfunctie: ja.
• Robuuste start: ja.
• Ondersteuning via Grundfos GO: ja.
• Directe Bluetooth met Grundfos GO: nee.
• Nettogewicht: 1,74 kg.
• Brutogewicht: 1,92 kg.
• Goedkeuringen: CE en VDE.
• EAN: 5715467403992.

Compacte circulatiepomp voor verwarming en vervangingen

De Grundfos ALPHA1 GO 15-60 130 combineert een maximale opvoerhoogte van 6 meter met een compact huis van 130 mm, G 1"-aansluiting, elektronische regeling en een opgenomen vermogen van slechts 4 tot 45 W.

De modi proportionele druk, constante druk en constante curve maken het mogelijk om de pomp aan te passen aan radiatorsystemen, vloerverwarming en andere gesloten circuits, terwijl de functies zelfontluchting, bescherming tegen drooglopen en robuuste start bijdragen aan een vlotte ingebruikname en dagelijkse werking.

Bovendien maakt de ondersteuning van Grundfos GO voor de vervanging van circulatiepompen het mogelijk om de compatibele pomp te identificeren en bepaalde curves te reproduceren via de geavanceerde modus, waardoor de ALPHA1 GO een bijzonder praktische oplossing is voor zowel nieuwe installaties als de modernisering van bestaande systemen.
