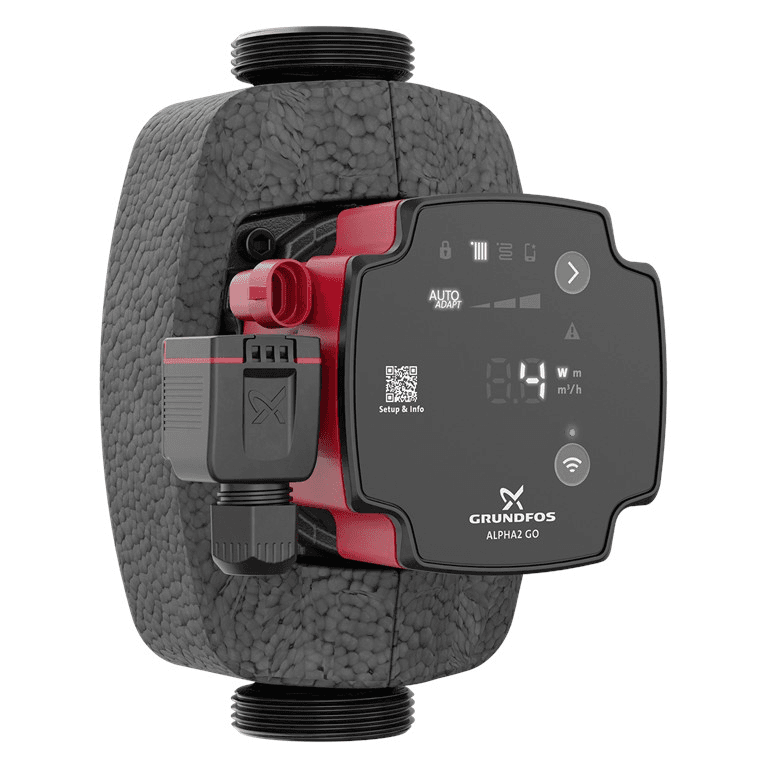

Grundfos ALPHA2 GO 25-90 180 circulatiepomp

De Grundfos circulatiepomp ALPHA2 GO 25-90 180, referentie 93074208, is een elektronische circulatiepomp met hoog rendement, ontworpen voor verwarmings- en klimaatinstallaties. Ze biedt een maximale opvoerhoogte van 9 meter, een nominaal debiet van 2,7 m³/h en een modulerend elektrisch vermogen van slechts 3 tot 90 W. De schroefverbinding G 1½", de inbouwlengte van 180 mm en de geavanceerde regelingsfuncties maken dit tot een bijzonder veelzijdige oplossing voor zowel nieuwe installaties als de vervanging van bestaande circulatiepompen.

De ALPHA2 GO onderscheidt zich bovendien door de connectiviteit met de Grundfos GO-app via Bluetooth. Vanuit de app kan de installateur een begeleide ingebruikname uitvoeren, de regelmodus en het instelpunt selecteren, bedrijfsgegevens raadplegen, toegang krijgen tot de gebeurtenisgeschiedenis, hydraulisch inregelen uitvoeren en de diagnosehulpmiddelen van de pomp gebruiken.

Elektronische circulatiepomp met maximale opvoerhoogte van 9 meter

De Grundfos ALPHA2 GO 25-90 is ontworpen voor installaties die een hogere hydraulische capaciteit vereisen binnen het assortiment voor huishoudelijke en lichte commerciële circulatiepompen.

De referentie 93074208 biedt een maximale opvoerhoogte van 9 m. Het nominale werkpunt ligt rond 2,7 m³/h debiet en 6,14 m opvoerhoogte, hoewel het werkelijke werkpunt afhangt van de hydraulische weerstand en de gekozen regeling in elke installatie.

De geïntegreerde elektronica past de werking van de motor aan om het benodigde debiet en de benodigde druk te leveren, zonder de pomp permanent op maximale snelheid te laten draaien.

Intelligente AUTOADAPT-regeling

De ALPHA2 GO is uitgerust met de functie AUTOADAPT, ontwikkeld door Grundfos om de werking van de circulatiepomp automatisch aan te passen aan de werkelijke warmtevraag van de installatie.

AUTOADAPT kan werken met zowel proportionele drukregeling als constante drukregeling. De pomp analyseert de bedrijfsomstandigheden en selecteert geleidelijk de meest geschikte curve binnen het beschikbare bereik.

Grundfos voorziet AUTOADAPT voor veelvoorkomende toepassingen zoals:

• Radiatorinstallaties.
• Vloerverwarming.

De geavanceerde configuratie van AUTOADAPT gebeurt via de Grundfos GO-app.

Verschillende regelmodi

De ALPHA2 GO maakt het mogelijk om het hydraulische gedrag aan te passen aan verschillende installatietypes via meerdere regelmodi.

• Proportionele druk: de druk daalt wanneer de debietvraag afneemt en stijgt wanneer de vraag toeneemt. Dit is vooral nuttig in radiatorcircuits met thermostatische ventielen.
• Constante druk: houdt een stabiele differentiaaldruk aan, ongeacht het aantal geopende circuits, en is bijzonder geschikt voor vloerverwarming en verdeelstukken met meerdere zones.
• Constante curve: de pomp werkt volgens een geselecteerde vaste snelheid of curve.
• Constant debiet: houdt het ingestelde debiet aan, ongeacht drukvariaties in het circuit.
• AUTOADAPT: optimaliseert automatisch het werkpunt volgens de behoeften van het systeem.
• Externe PWM-regeling: maakt het mogelijk dat een externe regelaar de pomp moduleert via een compatibel PWM-signaal.

De geavanceerde modi en hun instelpunten kunnen worden geconfigureerd via Grundfos GO.

Bluetooth-connectiviteit met Grundfos GO

De ALPHA2 GO beschikt over ingebouwde Bluetooth om rechtstreeks te communiceren met de Grundfos GO-app vanaf een compatibel mobiel apparaat.

Deze connectiviteit biedt de installateur extra hulpmiddelen om de installatie te configureren, te diagnosticeren en te documenteren zonder externe communicatie-accessoires.

Beschikbare functies zijn onder andere:

• Begeleide configuratie.
• Selectie van de regelmodus.
• Berekening van het instelpunt.
• Configuratie van AUTOADAPT.
• Raadplegen van bedrijfsgegevens.
• Registratie van gebeurtenissen en fouten.
• Hydraulisch inregelen.
• Software-update van de pomp.
• Genereren van ingebruiknamedocumentatie.

Begeleide configuratie voor eenvoudige ingebruikname

De functie begeleide configuratie in Grundfos GO helpt de installateur bij het selecteren van de juiste regelmodus en het juiste instelpunt voor de specifieke eigenschappen van het circuit.

De app stelt een reeks vragen over het type installatie en op basis van deze informatie wordt een geschikte configuratie voorgesteld. Wanneer AUTOADAPT niet de meest geschikte optie is, kan Grundfos GO ook helpen het juiste instelpunt te bepalen.

Deze functie is bijzonder nuttig bij de ingebruikname van nieuwe installaties en bij het vervangen van oude circulatiepompen.

Ontworpen voor vervanging van circulatiepompen

Grundfos heeft de ALPHA GO-serie ook ontwikkeld met het oog op de vervanging van bestaande circulatiepompen.

De Grundfos GO-app bevat een vervangingszoekfunctie waarmee duizenden bestaande circulatiepompen kunnen worden geïdentificeerd en de compatibele vervanging en aanbevolen configuratie kunnen worden geraadpleegd.

De ALPHA2 GO is bijzonder geschikt voor het vervangen van zelfstandige circulatiepompen en verschillende geïntegreerde Grundfos-pompen uit de compatibele UPM3- en UPM4-families.

Luchtdetectie en ontluchtingsfunctie

De ALPHA2 GO beschikt over een luchtdetectiefunctie. Wanneer deze via Grundfos GO is geactiveerd, kan de pomp de aanwezigheid van lucht rond de waaier detecteren.

Wanneer lucht wordt gedetecteerd, kan de pomp een specifieke pulswerking activeren om de lucht naar de ontluchtingspunten van de installatie te verplaatsen.

Deze functie vergemakkelijkt de ingebruikname en kan helpen bij het diagnosticeren van circulatieproblemen die verband houden met lucht in het circuit.

Bescherming tegen drooglopen

De pomp is voorzien van bescherming tegen drooglopen. Als wordt gedetecteerd dat de pomp werkt zonder voldoende vloeistof, kan deze stoppen om het toestel te beschermen en het bijbehorende alarm weergeven.

Grundfos GO maakt het mogelijk foutcodes en de gebeurtenisgeschiedenis te raadplegen om de oorzaak van het probleem sneller te identificeren en op te lossen.

Robuuste start

De ALPHA GO-serie bevat een functie voor robuuste start. Als de rotor weerstand ondervindt of de pomp geblokkeerd raakt, voert de motor opnieuw startpogingen uit met een hoog koppel om de werking te herstellen.

Deze eigenschap is vooral interessant na lange periodes van stilstand van de installatie.

Gegevens en diagnose via de app

De ALPHA2 GO kan via Grundfos GO verschillende gegevens over de werking leveren, wat de diagnose van de installatie vergemakkelijkt.

Onder de parameters die kunnen worden geanalyseerd bevinden zich:

• Geschat debiet.
• Opvoerhoogte of druk.
• Elektrisch verbruik.
• Watertemperatuur.
• Bedrijfstijd.
• Gebeurtenissen, waarschuwingen en alarmen.

De historische registratie helpt de installateur om afwijkend gedrag te identificeren en de evolutie van het systeem te controleren.

Hydraulisch inregelen met Grundfos GO

De ALPHA2 GO beschikt over functies voor hydraulisch inregelen via de Grundfos GO-app.

Een correcte inregeling van een installatie helpt het debiet goed te verdelen over de afnemers en circuits, zodat sommige zones geen overmatig water ontvangen terwijl andere zones een te laag debiet hebben.

Deze eigenschap is vooral nuttig in verwarmingsinstallaties met meerdere radiatoren of vloerverwarmingscircuits.

Hoog energie-efficiënt rendement

De pomp is uitgerust met een hoogrendements elektronische motor en een geïntegreerde frequentieomvormer. De referentie 93074208 heeft een energie-efficiëntie-index EEI van 0,20.

Het opgenomen elektrisch vermogen varieert van slechts 3 tot 90 W, afhankelijk van het gekozen werkpunt en de hydraulische vraag.

Deze modulatie helpt het verbruik te verlagen in vergelijking met traditionele circulatiepompen die vaste snelheden aanhouden, ongeacht de vraag.

Eenfasige voeding van 220-240 V

De Grundfos ALPHA2 GO 25-90 180 werkt op een eenfasige elektrische voeding van 220-240 V en 50/60 Hz.

Het stroomverbruik ligt ongeveer tussen 0,04 en 0,78 A, afhankelijk van de bedrijfsomstandigheden.

De thermische beveiliging wordt elektronisch geregeld en de motor heeft isolatieklasse F.

Inbouwlengte van 180 mm

De aanduiding 180 van het model verwijst naar de afstand tussen aansluitingen van 180 mm, een gangbare maat voor circulatiepompen in verwarmingssystemen.

Deze eigenschap moet samen met de aansluitdiameter worden gecontroleerd voordat een bestaande pomp wordt vervangen.

G 1½"-aansluitingen

De pomp is voorzien van hydraulische schroefaansluitingen G 1½" conform ISO 228-1.

De nominale druk van de aansluitingen is PN 10, overeenkomend met de maximaal toelaatbare bedrijfsdruk van de pomp.

Maximale werkdruk van 10 bar

De ALPHA2 GO 25-90 180 is ontworpen om te werken bij een maximale systeemdruk van 10 bar.

Ze moet worden geïnstalleerd in hydraulische circuits waarvan het ontwerp en de veiligheidscomponenten garanderen dat deze limiet niet wordt overschreden.

Vloeistoftemperatuur van -10 tot 95 °C

Voor referentie 93074208 geeft Grundfos een temperatuurgebied voor de verpompte vloeistof van -10 tot 95 °C op.

Hierdoor kan de pomp worden gebruikt in verschillende gesloten verwarmings- en klimaatcircuits, mits de vloeistof, temperatuur en overige installatiecomponenten compatibel zijn.

De toegestane omgevingstemperatuur ligt tussen 0 en 55 °C.

Pompbehuizing van gietijzer

Het hydraulische huis is vervaardigd uit gietijzer EN-GJL-150, een veelgebruikt materiaal voor circulatiepompen in gesloten verwarmingscircuits.

De waaier is vervaardigd uit versterkt composietmateriaal, wat helpt om een laag gewicht en sterkte binnen het hydraulische geheel te combineren.

Deze versie is niet bedoeld voor de circulatie van sanitair drinkwater.

Technische kenmerken van de Grundfos 93074208

• Merk: Grundfos.
• Serie: ALPHA2 GO.
• Model: ALPHA2 GO 25-90 180.
• Referentie: 93074208.
• Type: elektronische circulatiepomp.
• Toepassing: verwarming en klimaatregeling.
• Nominaal debiet: 2,7 m³/h.
• Nominale opvoerhoogte: 6,14 m.
• Maximale opvoerhoogte: 9 m.
• Inbouwlengte: 180 mm.
• Aansluitingen: G 1½".
• Nominale aansluitdruk: PN 10.
• Maximale bedrijfsdruk: 10 bar.
• Vloeistoftemperatuur: -10 tot 95 °C.
• Omgevingstemperatuur: 0 tot 55 °C.
• Voeding: 1 x 220-240 V.
• Frequentie: 50/60 Hz.
• Minimaal opgenomen vermogen: 3 W.
• Maximaal opgenomen vermogen: 90 W.
• Stroomverbruik: 0,04-0,78 A.
• Energie-efficiëntie-index EEI: 0,20.
• Frequentieomvormer: geïntegreerd.
• Thermische beveiliging: elektronisch.
• Beschermingsgraad: IP44.
• Isolatieklasse: F.
• Materiaal behuizing: gietijzer EN-GJL-150.
• Materiaal waaier: versterkt composietmateriaal.
• AUTOADAPT: ja.
• Proportionele druk: ja.
• Constante druk: ja.
• Constante curve: ja.
• Constant debiet: ja.
• Externe PWM-regeling: ja.
• Bluetooth: geïntegreerd.
• Compatibel met Grundfos GO: ja.
• Begeleide configuratie: ja.
• Luchtdetectie en ontluchting: ja.
• Bescherming tegen drooglopen: ja.
• Registratie van waarschuwingen en alarmen: ja.
• Hydraulisch inregelen: ja, via Grundfos GO.
• Netto gewicht: ongeveer 1,93 kg.
• Brutogewicht: ongeveer 2,14 kg.
• EAN: 5715467404357.

Intelligente circulatiepomp voor verwarming en klimaatregeling

De Grundfos ALPHA2 GO 25-90 180 combineert een hoge hydraulische capaciteit met geavanceerde elektronische regeling en mobiele connectiviteit. De maximale opvoerhoogte van 9 meter, het modulerende vermogen van 3 tot 90 W en de verschillende regelmodi maken het mogelijk om de pomp aan te passen aan installaties met radiatoren, vloerverwarming en andere gesloten verwarmings- en klimaatcircuits.

De integratie met Grundfos GO voegt begeleide configuratie, AUTOADAPT, hydraulisch inregelen, luchtdetectie, diagnose en gegevensregistratie toe, waardoor de installateur hulpmiddelen krijgt voor zowel ingebruikname als onderhoud en vervanging van bestaande circulatiepompen.
