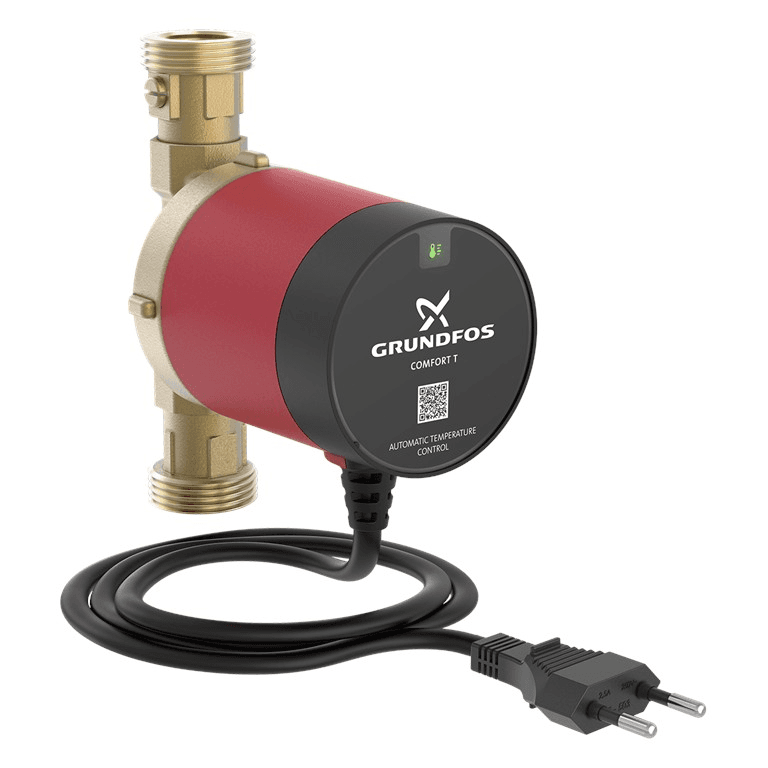

Grundfos COMFORT 15-14 BX T circulatiepomp

De Grundfos COMFORT 15-14 BX T circulatiepomp, referentie 93094846, is ontworpen voor de recirculatie van warm tapwater in residentiële installaties. Door de werking blijft het warme water door de retourleiding circuleren, waardoor de wachttijd tot er warm water beschikbaar is bij de tappunten wordt verkort en het waterverlies tijdens het op temperatuur komen wordt beperkt.

Deze BX T-uitvoering combineert een pomphuis van messing, geschikt voor drinkwater, met een geïntegreerde afsluitklep en geïntegreerde terugslagklep, externe G 1-aansluiting en automatische temperatuurregeling. Daarnaast is de pomp voorzien van een energiezuinige permanentmagneetmotor, geïntegreerde temperatuursensor, droogloopbeveiliging en thermische isolatie voor het pomphuis.

Specifieke circulatiepomp voor recirculatie van warm tapwater

De Grundfos COMFORT 15-14 BX T is specifiek ontwikkeld voor circuits voor recirculatie van warm tapwater. De pomp laat het water circuleren tussen de warmtebron of boiler en de tappunten via een retourleiding, zodat warm water in de installatie beschikbaar blijft.

Grundfos geeft aan dat COMFORT-pompen bedoeld zijn voor residentiële gebouwen en dat ze, afhankelijk van de leidingconfiguratie, ook kunnen worden toegepast in bepaalde grotere residentiële installaties.

Automatische temperatuurregeling

De letter T duidt deze uitvoering aan als een pomp met temperatuurregeling. De COMFORT meet continu de watertemperatuur via een geïntegreerde sensor en past automatisch de start- en stoppunten aan.

Er hoeft geen handmatige inschakel- of uitschakeltemperatuur te worden ingesteld. De elektronica bepaalt de bedrijfsgrenzen op basis van de maximaal gemeten temperatuur in het circuit.

Als voorbeeld van de werking geeft Grundfos aan dat, wanneer de maximaal gemeten temperatuur in het systeem 45 graden Celsius is, de pomp kan stoppen wanneer het water ongeveer 41 graden Celsius overschrijdt en opnieuw kan starten wanneer de temperatuur onder ongeveer 38 graden Celsius zakt.

De maximale systeemtemperatuur wordt periodiek opnieuw geëvalueerd, zodat de regeling zich aanpast aan de werkelijke omstandigheden van de installatie.

T-uitvoering zonder timer of AUTOADAPT

De COMFORT 15-14 BX T moet worden onderscheiden van de TDT- en TA-varianten uit dezelfde familie. Dit model beschikt specifiek over automatische temperatuurregeling.

• COMFORT T: regeling via temperatuur.
• COMFORT TDT: regeling via timer en temperatuur.
• COMFORT TA: AUTOADAPT-regeling op basis van verbruiksgewoonten en temperatuur.

Referentie 93094846 komt overeen met de BX T-uitvoering en bevat dus niet de digitale timer van de TDT-variant of het leervermogen van de TA-versie.

Maximaal debiet van 0,5 kubieke meter per uur

De COMFORT 15-14-serie biedt hydraulische prestaties die specifiek zijn afgestemd op recirculatiecircuits voor warm tapwater:

• Maximaal debiet: 0,5 kubieke meter per uur.
• Maximale opvoerhoogte: 1,2 meter.
• Maximale uitlaatdruk: 10 bar.
• Minimale inlaatdruk: 0,05 bar.

Deze prestaties maken het mogelijk de benodigde circulatie in huishoudelijke retourcircuits voor warm water te handhaven zonder een voor de toepassing te zwaar gedimensioneerde pomp te gebruiken.

Elektrisch verbruik van slechts 5 tot 7 watt

De Grundfos COMFORT is uitgerust met een permanentmagneetmotor die is ontworpen voor een laag stroomverbruik.

• Elektrisch verbruik: 5 tot 7 watt.
• Voeding: 1 × 230 volt.
• Frequentie: 50/60 hertz.
• Apparaatklasse: dubbele isolatie.
• Beschermingsgraad: IP44.

De pomp wordt geleverd met een voedingskabel van ongeveer 1,5 meter en stekker, wat de elektrische aansluiting tijdens de installatie vergemakkelijkt.

Sferische rotor

De COMFORT maakt gebruik van een sferisch rotor-ontwerp. Grundfos gebruikt deze constructie om het risico op blokkering door kalkafzetting te verminderen en de werking met water van verschillende hardheid te vergemakkelijken.

De fabrikant specificeert dat de pomp kan werken met waterhardheid zonder vastgestelde limiet, een bijzonder relevante eigenschap in warmtapwaterinstallaties in gebieden met hard water.

Droogloopbeveiliging

De pomp is voorzien van elektronische droogloopbeveiliging. Als het toestel voornamelijk met lucht werkt, stopt de elektronica de rotor herhaaldelijk om het lager te beschermen.

Zodra het circuit correct is gevuld en ontlucht, kan de pomp weer normaal functioneren.

Messing pomphuis voor drinkwater

Het hydraulische pomphuis is vervaardigd uit messing, een materiaal dat Grundfos in deze serie toepast voor contact met drinkwater.

De pomp beschikt bovendien over goedkeuringen voor drinkwatertoepassingen zoals UBA, WRAS en ACS, naast veiligheidsgoedkeuringen CE en VDE.

Geïntegreerde afsluit- en terugslagklep

De aanduiding BX identificeert de uitvoering die af fabriek is uitgerust met:

• Geïntegreerde afsluitklep.
• Geïntegreerde terugslagklep.

Deze kleppen vergemakkelijken de installatie en onderhoudswerkzaamheden. De terugslagklep voorkomt stroming in omgekeerde richting, terwijl de afsluitklep het mogelijk maakt de pomp tijdens bepaalde ingrepen af te sluiten.

Externe G 1-aansluiting

Referentie 93094846 heeft externe G 1-aansluitingen en een inbouwlengte van 140 millimeter.

• Aansluiting: buitendraad G 1.
• Lengte tussen aansluitingen: 140 millimeter.
• Geschat nettogewicht: 1,14 kilogram.
• Geschat brutogewicht: 1,24 kilogram.

Deze kenmerken moeten worden gecontroleerd ten opzichte van de beschikbare ruimte en de bestaande aansluitingen wanneer de pomp wordt gebruikt als vervanging van een andere circulatiepomp.

Watertemperatuur tot 95 graden Celsius

Grundfos specificeert een breed temperatuurbereik voor de verpompte vloeistof:

• Minimale vloeistoftemperatuur: 2 graden Celsius.
• Maximale vloeistoftemperatuur: 95 graden Celsius.

De pomp is uitsluitend bedoeld voor de circulatie van drinkwater binnen de door de fabrikant aangegeven voorwaarden.

Laag geluidsniveau

De permanentmagneetmotor en de rotorconstructie zorgen voor een stille werking. Grundfos geeft een geluidsniveau van maximaal 22 dB(A) op.

Dit lage geluidsniveau is bijzonder geschikt voor residentiële installaties waar de pomp zich dicht bij bewoonde ruimtes kan bevinden.

Inclusief thermische isolatie

De pomp wordt geleverd met een isolatiekap voor het pomphuis. Dit onderdeel helpt warmteverlies van het messing pomphuis naar de omgeving te beperken.

De temperatuurregeling vult deze eigenschap aan door te voorkomen dat de pomp continu hoeft te draaien wanneer het water in het circuit al op voldoende temperatuur blijft.

Beperking van warmteverlies door temperatuurregeling

In vergelijking met een circulatiepomp die 24 uur per dag continu draait, geeft Grundfos aan dat de temperatuurregelmodus kan helpen de warmteverliezen van de recirculatie te verminderen.

Volgens de door de fabrikant gepubliceerde vergelijkende gegevens voor de COMFORT-serie kan de T-regeling de warmteverliezen van recirculatie met ongeveer 25 % verminderen ten opzichte van continu bedrijf, hoewel de werkelijke besparing afhangt van de installatie, isolatie, temperaturen en verbruiksgewoonten.

Compacte installatie

De compacte constructie vergemakkelijkt montage in beperkte ruimtes. Grundfos staat verschillende koporiëntaties toe, mits de posities en vereisten uit de installatie-instructies worden gerespecteerd.

Voor uitvoeringen met temperatuurregeling raadt Grundfos aan dat de sensor niet rechtstreeks wordt blootgesteld aan de warmte van de warmwaterbron. Onder andere wordt een minimale afstand van ongeveer 50 centimeter tot de waterverwarmer voorgeschreven.

Installatie en ingebruikname

Voordat de pomp in bedrijf wordt gesteld, moet het circuit correct worden gevuld, doorgespoeld en ontlucht om lucht te verwijderen.

De COMFORT is voorzien van droogloopbeveiliging, maar de fabrikant stelt dat deze functie niet mag worden gebruikt als vervanging voor een correcte ingebruikname van het circuit.

Tijdens de installatie moet ook de op het pomphuis aangegeven stromingsrichting worden gerespecteerd.

Eenvoudig onderhoud

Het demontabele ontwerp maakt het mogelijk de kop van de behuizing te scheiden voor reinigingswerkzaamheden. De rotor kan worden verwijderd om eventuele kalkafzettingen te verwijderen volgens de onderhoudsinstructies van Grundfos.

De geïntegreerde afsluitklep in de BX-uitvoering vereenvoudigt bepaalde werkzaamheden aan de motor zonder dat het circuit volledig hoeft te worden geleegd.

Toepassingen van de Grundfos COMFORT 15-14 BX T

De pomp is voornamelijk bedoeld voor recirculatiecircuits voor warm tapwater in residentiële installaties met retourleiding.

Ze kan deel uitmaken van installaties met verschillende warmwaterproductiesystemen, mits de hydraulische configuratie compatibel is en de door Grundfos aangegeven bedrijfsvoorwaarden worden nageleefd.

Inhoud van de levering

Volgens de documentatie van Grundfos omvat de levering:

• COMFORT 15-14 BX T circulatiepomp.
• Geïntegreerde elektrische kabel met stekker.
• Isolatiekap voor het pomphuis.
• Geïntegreerde afsluitklep in de BX-uitvoering.
• Geïntegreerde terugslagklep in de BX-uitvoering.
• Snelle installatie- en bedieningshandleiding.

Technische kenmerken van de Grundfos COMFORT 15-14 BX T

• Merk: Grundfos.
• Serie: COMFORT.
• Model: COMFORT 15-14 BX T.
• Referentie: 93094846.
• Toepassing: recirculatie van warm tapwater.
• Medium: drinkwater.
• Regelmodus: automatische temperatuurregeling.
• Temperatuursensor: geïntegreerd.
• Maximaal debiet: 0,5 kubieke meter per uur.
• Maximale opvoerhoogte: 1,2 meter.
• Vloeistoftemperatuur: van 2 tot 95 graden Celsius.
• Maximale uitlaatdruk: 10 bar.
• Minimale inlaatdruk: 0,05 bar.
• Materiaal van het huis: messing.
• Aansluiting: G 1 buitendraad.
• Inbouwlengte: 140 millimeter.
• Terugslagklep: geïntegreerd.
• Afsluitklep: geïntegreerd.
• Motor: permanentmagneet.
• Rotorontwerp: sferisch.
• Elektrisch verbruik: 5 tot 7 watt.
• Spanning: 230 volt.
• Frequentie: 50/60 hertz.
• Elektrische klasse: dubbele isolatie.
• Beschermingsgraad: IP44.
• Geluidsniveau: maximaal 22 dB(A).
• Droogloopbeveiliging: ja.
• Toelaatbare waterhardheid: geen door Grundfos gespecificeerde limiet.
• Voedingskabel: ongeveer 1,5 meter met stekker.
• Isolatie van het huis: inbegrepen.
• Geschat nettogewicht: 1,14 kilogram.
• Goedkeuringen voor drinkwater: UBA, WRAS en ACS.
• Veiligheidsgoedkeuringen: CE en VDE.

Recirculatie van warm tapwater met automatische regeling en laag verbruik

De Grundfos COMFORT 15-14 BX T bundelt in een compacte unit de belangrijkste functies die nodig zijn voor een huishoudelijke warmtapwaterrecirculatie-installatie: een messing huis voor drinkwater, automatische temperatuurregeling, terugslagklep, afsluitklep, droogloopbeveiliging en een permanentmagneetmotor van slechts 5 tot 7 watt.

De G 1-aansluiting, inbouwlengte van 140 millimeter, stille werking en automatische thermische regeling maken referentie 93094846 tot een bijzonder praktische oplossing voor warmtapwaterinstallaties die snel warm water willen leveren en onnodig continu draaien van de pomp willen vermijden.
