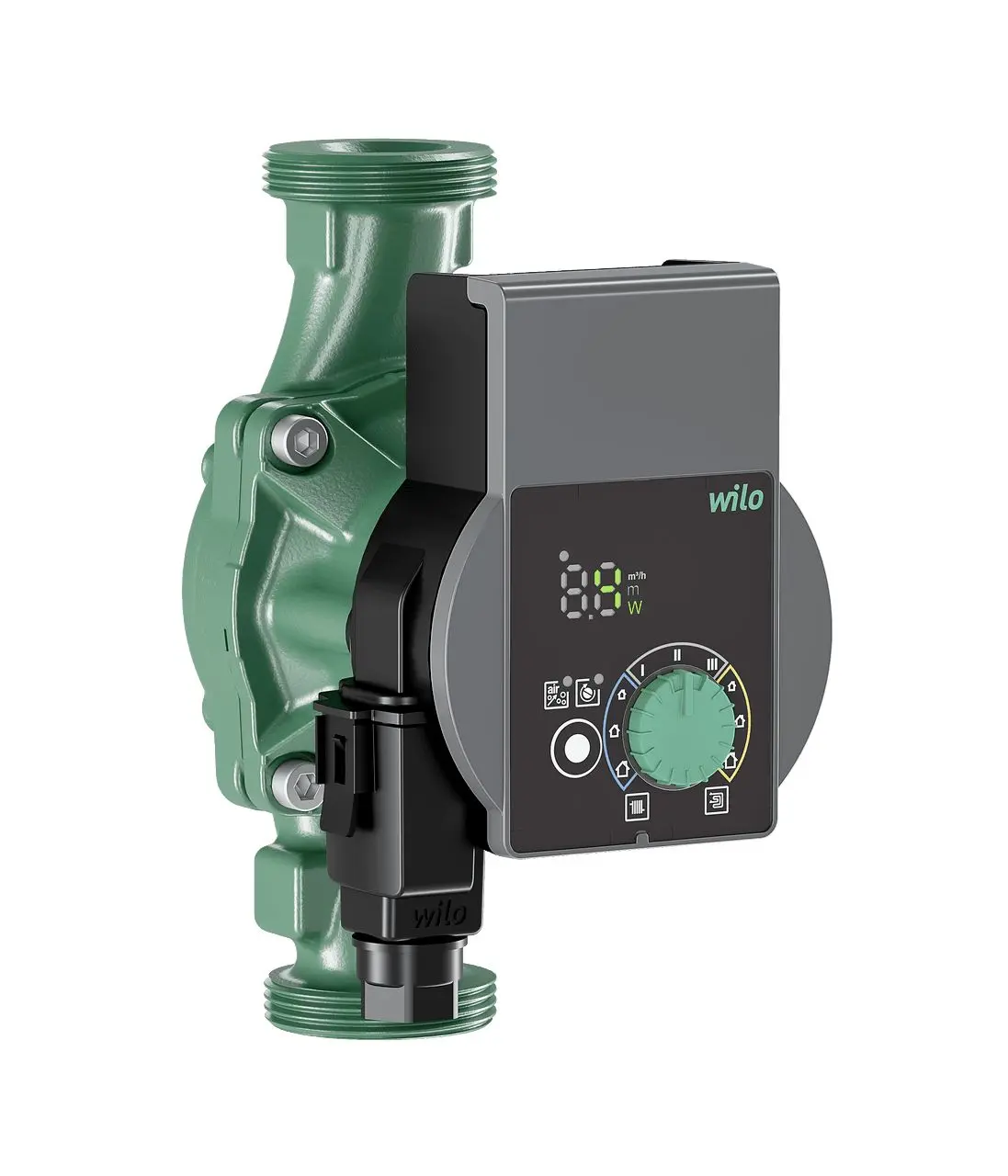

Wilo Yonos PICO 25/1-6 circulatiepomp

De Wilo Yonos PICO circulatiepomp 25/1-6, referentie 4215515, is een elektronische hoogrendementspomp met natlopend rotorontwerp, ontwikkeld voor de circulatie van water in verwarmings- en klimaatinstallaties. Ze biedt een maximaal debiet van 3,6 kubieke meter per uur, een maximale opvoerhoogte van 6 meter en een inbouwlengte van 180 millimeter.

Uitgerust met een synchrone motor met ECM-technologie en geïntegreerde elektronische regeling, past ze haar werking aan de werkelijke hydraulische behoeften van de installatie aan. Ze beschikt over regeling via variabele differentiaaldruk, constante differentiaaldruk en constante snelheid met 3 curves, waardoor ze zowel voor radiatorcircuits als voor vloerverwarming kan worden ingesteld.

Elektronische Wilo Yonos PICO circulatiepomp 25/1-6

De Wilo Yonos PICO is een onderhoudsvrije circulatiepomp met natlopend rotorontwerp, met schroefverbinding en continue elektronische regeling van de differentiaaldruk.

De elektronica regelt het motortoerental om de werking af te stemmen op het vereiste debiet en de vereiste druk, waardoor het verbruik daalt wanneer de installatie niet op vol vermogen hoeft te werken.

Maximaal debiet van 3,6 kubieke meter per uur

Referentie 4215515 levert een maximaal debiet van 3,6 kubieke meter per uur. Het werkelijke debiet hangt af van de hydraulische weerstand van het circuit, de gekozen opvoerhoogte en de ingestelde regelmodus.

Deze capaciteit maakt gebruik in tal van verwarmings- en klimaatcircuits voor woningen en kleine gebouwen mogelijk, mits het vereiste werkpunt binnen de karakteristieke curve van de pomp ligt.

Maximale opvoerhoogte van 6 meter

De Wilo Yonos PICO 25/1-6 bereikt een maximale opvoerhoogte van 6 meter.

Deze prestatie maakt het mogelijk om de drukverliezen te compenseren die worden veroorzaakt door leidingen, kleppen, afnemers en andere componenten van het hydraulische circuit.

Drie regelmodi

De pomp beschikt over verschillende regelstrategieën om zich aan te passen aan het gedrag van elke installatie:

• Variabele differentiaaldruk: verlaagt de differentiaaldruk wanneer het gevraagde debiet afneemt.
• Constante differentiaaldruk: houdt de geselecteerde differentiaaldruk vrijwel constant.
• Constante snelheid: maakt het mogelijk om te kiezen uit 3 vaste snelheidscurves.

De juiste keuze van de regelmodus helpt om een efficiënte en stabiele werking van het systeem te bereiken.

Geschikt voor radiatoren en vloerverwarming

Wilo voorziet uitdrukkelijk in het gebruik van de Yonos PICO in installaties voor verwarming met radiatoren en vloerverwarming.

De regeling via variabele differentiaaldruk is bijzonder geschikt voor veel circuits met thermostatische kranen, terwijl constante differentiaaldruk kan worden gebruikt in tal van vloerverwarmingssystemen.

LED-display met bedrijfsinformatie

De pomp is voorzien van een LED-segmentindicator die de configuratie en controle rechtstreeks aan de voorzijde vergemakkelijkt.

Het display geeft inzicht in:

• Geselecteerde instelwaarde.
• Werkelijk debiet.
• Huidig stroomverbruik.
• Storingscodes.

Deze informatie vergemakkelijkt zowel de ingebruikname als de gebruikelijke functionele controles.

Bediening via de groene Wilo-knop

De kenmerkende groene Wilo-knop maakt het mogelijk om de regelmodus te selecteren en de belangrijkste pompinstellingen aan te passen.

De combinatie van de draaiknop en het LED-display vereenvoudigt de afstelling, zelfs tijdens vervanging of onderhoud.

Handmatige ontluchtingsfunctie

De Yonos PICO 25/1-6 beschikt over een handmatige ontluchtingsfunctie om lucht uit het motorcompartiment te verwijderen.

Deze functie is vooral nuttig bij de eerste ingebruikname of na vul-, leeg- of onderhoudswerkzaamheden aan het circuit.

Automatische ontgrendeling en handmatige herstart

De motor is blokkeerbestendig en beschikt over een automatische ontgrendelingsfunctie.

Daarnaast heeft hij een handmatige herstart en geïntegreerde motorbeveiliging, functies die de ingebruikname en het onderhoud van het toestel vereenvoudigen.

Synchrone motor met ECM-technologie

De pomp gebruikt een synchrone motor met ECM-technologie en geïntegreerde elektronische vermogensregeling.

Het toerental kan variëren van ongeveer 700 tot 4.200 omwentelingen per minuut, afhankelijk van de geselecteerde regelmodus en de hydraulische behoeften van het circuit.

Elektrisch verbruik tussen 4 en 40 watt

Wilo specificeert een minimaal elektrisch verbruik van 4 watt en maximaal 40 watt.

Het nominale motorvermogen bedraagt 30 watt. De elektronische regeling maakt het mogelijk om het verbruik te verlagen wanneer de vraag van het systeem afneemt.

Energie-efficiëntie-index gelijk aan of lager dan 0,20

De Wilo Yonos PICO 25/1-6 heeft een energie-efficiëntie-index gelijk aan of lager dan 0,20, een waarde die Wilo als referentie hanteert voor circulatiepompen met hoog rendement.

De ECM-motor en automatische regeling helpen het energieverbruik te verminderen in vergelijking met conventionele pompen die permanent op een vaste snelheid werken.

Eenfasige voeding op 230 volt

De pomp werkt op eenfasige voeding van 230 volt, met een tolerantie van 10 procent, en is compatibel met frequenties van 50 of 60 hertz.

De elektrische aansluiting gebeurt via de snelle Wilo-connector, ontworpen om de bekabeling tijdens montage en onderhoud te vereenvoudigen.

Vloeistoftemperatuur tussen -10 en 95 graden Celsius

Het toegestane temperatuurbereik van de vloeistof ligt tussen -10 en 95 graden Celsius.

De toegestane omgevingstemperatuur tijdens bedrijf ligt tussen -10 en 40 graden Celsius.

Maximale werkdruk van 10 bar

De pomp is geschikt voor een maximale werkdruk van 10 bar.

Wilo geeft ook een minimale aanzuighoogte op van 0,5 meter bij een vloeistoftemperatuur van 50 graden Celsius en van 3 meter bij 95 graden Celsius.

DN 25-aansluiting en inbouwlengte van 180 millimeter

De Wilo Yonos PICO 25/1-6 gebruikt schroefaansluitingen die compatibel zijn met tal van bestaande verwarmingsinstallaties.

• Leidingaansluiting: G 1 1/2.
• Alternatieve aansluiting: RP 1.
• Nominale diameter: DN 25.
• Lengte tussen de schroefdraden: 180 millimeter.

De inbouwlengte van 180 millimeter onderscheidt deze referentie van de Yonos PICO 25/1-6-130-versie, bedoeld voor installaties met een kleinere afstand tussen de aansluitingen.

Slijtvast materiaal voor hydraulische circuits

Wilo gebruikt verschillende materialen die zijn afgestemd op continu gebruik in verwarmings- en klimaatinstallaties:

• Pompbehuizing: grijs gietijzer.
• Waaier: met 40 procent glasvezel versterkt polypropyleen.
• As: roestvrij staal.
• Lagers: met metaal geïmpregneerd koolstof.

De natlopende rotorconstructie maakt conventioneel onderhoud van de rotor-lagerunit overbodig binnen de door de fabrikant vastgelegde voorwaarden.

Geïntegreerd deeltjesfilter

De standaarduitrusting omvat een deeltjesfilter, geïntegreerd als onderdeel van het pompontwerp.

Dit element draagt bij aan een betrouwbare werking van de interne componenten tijdens gebruik.

IPX4D-bescherming en isolatieklasse F

De motor heeft een beschermingsgraad IPX4D en een isolatieklasse F.

De pomp voldoet bovendien aan de door Wilo vermelde eisen voor elektromagnetische compatibiliteit en beschikt over CE-, VDE- en EAC-keuringen en markeringen.

Afmetingen en gewicht

De Yonos PICO 25/1-6 heeft een compact formaat om de integratie in technische ruimtes en verwarmingscircuits te vergemakkelijken.

• Lengte: 180 millimeter.
• Hoogte: 102 millimeter.
• Breedte: 131 millimeter.
• Inbouwlengte: 180 millimeter.
• Geschat nettogewicht: 1,8 kilogram.

Technische kenmerken van de Wilo Yonos PICO 25/1-6

• Merk: Wilo.
• Serie: Yonos PICO.
• Referentie: 4215515.
• Model: Yonos PICO 25/1-6.
• EAN: 4048482758473.
• Producttype: elektronische circulatiepomp met natlopend rotorontwerp.
• Toepassing: verwarming en klimaatregeling.
• Maximaal debiet: 3,6 kubieke meter per uur.
• Maximale opvoerhoogte: 6 meter.
• Maximale werkdruk: 10 bar.
• Minimale vloeistoftemperatuur: -10 graden Celsius.
• Maximale vloeistoftemperatuur: 95 graden Celsius.
• Omgevingstemperatuur: tussen -10 en 40 graden Celsius.
• Voeding: eenfasig 230 volt, met 10 procent tolerantie.
• Frequentie: 50 of 60 hertz.
• Nominaal motorvermogen: 30 watt.
• Minimaal verbruik: 4 watt.
• Maximaal verbruik: 40 watt.
• Minimale snelheid: 700 omwentelingen per minuut.
• Maximale snelheid: 4.200 omwentelingen per minuut.
• Energie-efficiëntie-index: gelijk aan of lager dan 0,20.
• Regelmodi: variabele differentiaaldruk, constante differentiaaldruk en constante snelheid met 3 curves.
• Display: LED-segmentindicator.
• Weergave: instelwaarde, werkelijk debiet, stroomverbruik en storingscodes.
• Ontluchtingsfunctie: handmatig.
• Automatische ontgrendeling: ja.
• Handmatige herstart: ja.
• Geïntegreerde motorbeveiliging: ja.
• Blokkeerbestendige motor: ja.
• Deeltjesfilter: ja.
• Elektrische aansluiting: Wilo-connector.
• Hydraulische aansluiting: G 1 1/2.
• Alternatieve aansluiting: RP 1.
• Nominale diameter: DN 25.
• Inbouwlengte: 180 millimeter.
• Behuizing: grijs gietijzer.
• Waaier: polypropyleen versterkt met glasvezel.
• As: roestvrij staal.
• Lagers: met metaal geïmpregneerd koolstof.
• Beschermingsgraad: IPX4D.
• Isolatieklasse: F.
• Lengte: 180 millimeter.
• Hoogte: 102 millimeter.
• Breedte: 131 millimeter.
• Geschat nettogewicht: 1,8 kilogram.
• Keuringen en markeringen: CE, VDE en EAC.

Efficiënte circulatie voor radiatoren en vloerverwarming

De Wilo Yonos PICO 25/1-6 combineert een maximaal debiet van 3,6 kubieke meter per uur, 6 meter opvoerhoogte en elektronische regeling in een compacte en efficiënte pomp voor verwarmings- en klimaatinstallaties.

De ECM-motor, het verbruik van slechts 4 tot 40 watt, het LED-display, de drie regelmodi, de ontluchtingsfunctie, automatische ontgrendeling en de snelle Wilo-aansluiting vergemakkelijken zowel de installatie als de afstelling en het onderhoud van het hydraulische circuit.
