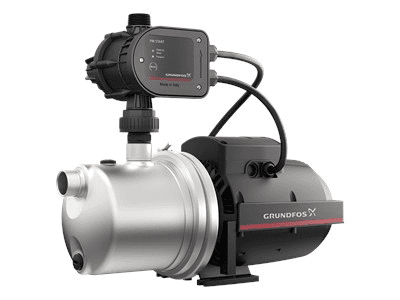

Drukverhogingssysteem JP 5-48 PM START

Het Grundfos JP 5-48 PM START-drukverhogingssysteem, referentie 93294166, is een compacte set bestaande uit een zelfaanzuigende Grundfos JP centrifugaalpomp en een elektronische drukregelaar PM1. Het is ontworpen om de watervoorziening en waterdrukverhoging in woningen, tuinen en andere huishoudelijke toepassingen te automatiseren, met een nominaal debiet van 5 m³/h en een nominale opvoerhoogte van 45,6 meter.

De PM1-regelaar start de pomp automatisch wanneer de druk in de installatie daalt tot 1,5 bar en houdt het systeem in werking zolang er waterverbruik is. Bovendien beschikt hij over droogloopbeveiliging, anti-cycling systeem en een geïntegreerde terugslagklep, wat zorgt voor veiligheid en gebruiksgemak in de installatie.

Automatische drukgroep met Pressmanager PM1

De Grundfos JP 5-48 PM START is ontworpen om automatisch te werken volgens de waterbehoefte. De Pressmanager PM1 bewaakt de installatie en start de pomp wanneer hij een drukdaling detecteert tot de ingestelde startwaarde van 1,5 bar.

Zolang er water stroomt, blijft de pomp werken. Wanneer het verbruik stopt, schakelt de regelaar het systeem automatisch uit, zodat de gebruiker geen handmatige starts en stops hoeft uit te voeren.

De startdruk van deze versie is vast en niet regelbaar.

Zelfaanzuigende pomp voor woning en tuin

De geïntegreerde JP-pomp is een eentraps zelfaanzuigende centrifugaalpomp die water kan aanzuigen dat zich onder het niveau van de pomp zelf bevindt. Grundfos specificeert een maximale aanzuighoogte tot 8 meter, rekening houdend met de drukverliezen in de aanzuigleiding en een watertemperatuur van 20 °C.

Tijdens het aanzuigen kan de pomp een mengsel van lucht en water verwerken totdat normale pompomstandigheden zijn bereikt. Deze zelfaanzuigende capaciteit maakt het systeem geschikt voor huishoudelijke watervoorziening, regenwatergebruik, beregening en drukverhoging wanneer het water afkomstig is uit tanks, reservoirs of bronnen die lager liggen.

Nominaal debiet van 5 m³/h en 45,6 meter opvoerhoogte

De JP 5-48 PM START biedt een nominaal debiet van 5 m³/h en een nominale opvoerhoogte van 45,6 meter. Deze prestaties maken het mogelijk om het systeem te gebruiken in toepassingen die een hoge waterdruk en een geschikt debiet voor verschillende tappunten vereisen.

De maximale werkdruk van het systeem is 6 bar. Zowel de aanzuig- als de persaansluiting zijn voorzien van vrouwelijke G1-schroefdraad, wat de integratie in huishoudelijke hydraulische installaties vergemakkelijkt.

Droogloopbeveiliging

De PM1-regelaar is uitgerust met droogloopbeveiliging. Als het systeem detecteert dat de pomp zonder water draait, schakelt het apparaat automatisch uit om het risico op schade door gebrek aan vloeistof te verminderen.

Deze beveiliging is vooral nuttig in installaties gevoed vanuit tanks, putten of regenwateropvangsystemen, waar situaties van watertekort kunnen optreden.

Anti-cycling beveiliging

Het systeem beschikt ook over anti-cycling beveiliging. Deze functie helpt bij het detecteren van te frequente starts en stops, die kunnen optreden door kleine lekken of afwijkingen in de installatie.

Door het systeem te beschermen tegen herhaalde werkcycli helpt de Pressmanager onnodige belasting van de pomp te verminderen en mogelijke problemen in het hydraulische circuit gemakkelijker op te sporen.

Geïntegreerde terugslagklep

De PM1 bevat een terugslagklep die voorkomt dat water in omgekeerde richting door de regelaar stroomt. Omdat deze in het systeem zelf is geïntegreerd, vereenvoudigt dit de montage en draagt het bij aan de juiste omstandigheden voor de automatische werking van de pomp.

Thermische motorbeveiliging

De JP-pomp beschikt over geïntegreerde thermische beveiliging. In geval van oververhitting schakelt het systeem de motor uit om deze te beschermen tegen te hoge temperaturen.

De motor is luchtgekoeld en uitgerust met overgedimensioneerde, afgedichte en levenslang gesmeerde lagers, een oplossing ontwikkeld door Grundfos om de onderhoudsbehoefte tijdens normaal gebruik te verminderen.

Robuuste constructie in roestvrij staal

Het pomphuis is vervaardigd uit roestvrij staal EN 1.4301 / AISI 304, een materiaal dat geschikt is om corrosiebestendigheid te bieden in wateraanvoer- en drukverhogingstoepassingen.

De waaier is vervaardigd uit composietmateriaal PPO versterkt met glasvezel. De combinatie van corrosiebestendige materialen draagt bij aan een robuuste constructie voor huishoudelijke en tuintoepassingen.

Voor het verpompen van schoon water

De Grundfos JP 5-48 PM START is bedoeld voor het verpompen van water. De technische documentatie geeft voor deze referentie een vloeistoftemperatuurbereik van 0 tot 40 °C aan, evenals een omgevingstemperatuur tijdens bedrijf van 0 tot 40 °C.

Voor een correcte werking moet het systeem worden gebruikt met schoon water en binnen de door Grundfos vastgestelde gebruiksgrenzen.

Eenfasige voeding en installatieklare aansluiting

De pomp werkt op een eenfasige voeding van 220-240 V bij 50 Hz. Het opgenomen elektrisch vermogen P1 bedraagt 1390 W en het nominale vermogen P2 is 1 kW, met een nominale stroom van 6,1 A.

Het systeem wordt geleverd met een 1,5 meter lange elektrische kabel en een Schuko-stekker type E/F, wat de elektrische aansluiting in compatibele installaties vergemakkelijkt. De motor heeft beschermingsgraad IP44 en isolatieklasse F.

Technische kenmerken van de Grundfos JP 5-48 PM START

• Merk: Grundfos.
• Referentie: 93294166.
• Model: JP 5-48 PM START.
• Type: drukverhogingssysteem met zelfaanzuigende pomp en elektronische regelaar.
• Pomptype: eentraps zelfaanzuigende centrifugaalpomp.
• Drukregelaar: Grundfos PM1.
• Nominaal debiet: 5 m³/h.
• Nominale opvoerhoogte: 45,6 m.
• Startdruk: 1,5 bar.
• Instelbare startdruk: nee.
• Maximale werkdruk: 6 bar.
• Maximale aanzuighoogte: tot 8 m.
• Aanzuigaansluiting: G1 vrouwelijk.
• Persaansluiting: G1 vrouwelijk.
• Norm van de aansluitingen: ISO 228-1.
• Terugslagklep: geïntegreerd.
• Droogloopbeveiliging: ja.
• Anti-cycling beveiliging: ja.
• Thermische motorbeveiliging: ja.
• Verpompt medium: water.
• Vloeistoftemperatuur: 0 tot 40 °C.
• Omgevingstemperatuur: 0 tot 40 °C.
• Materiaal pomphuis: roestvrij staal EN 1.4301 / AISI 304.
• Materiaal waaier: composiet PPO-20GF.
• Mechanische afdichting: BBVP.
• Voeding: 1 x 220-240 V, 50 Hz.
• Opgenomen vermogen P1: 1390 W.
• Nominaal vermogen P2: 1 kW.
• Nominale stroom: 6,1 A.
• Aanloopstroom: 28,4 A.
• Nominaal toerental: 2870 rpm.
• Beschermingsgraad van de pomp: IP44.
• Isolatieklasse: F.
• Kabellengte: 1,5 m.
• Stekker: Schuko type E/F (CEE 7/7).
• Netto gewicht: 14,8 kg.
• Certificeringen: CE en EAC.

Toepassingen van de JP 5-48 PM START

Dankzij de zelfaanzuigende capaciteit en de automatische regeling via PM1 is deze drukgroep geschikt voor verschillende watervoorzieningstoepassingen in huis en tuin.

• Drukverhoging in huishoudelijke installaties.
• Watervoorziening voor woningen.
• Tuinberegening.
• Gebruik van regenwater.
• Pompen vanuit tanks en reservoirs.
• Installaties waar automatisch starten en stoppen volgens verbruik vereist is.

Een compacte oplossing om de waterdruk te verhogen

De Grundfos JP 5-48 PM START combineert in één geheel een hoogwaardige zelfaanzuigende pomp met de elektronische PM1-regelaar. De automatische start bij 1,5 bar, de droogloopbeveiliging, de anti-cycling beveiliging en de geïntegreerde terugslagklep zorgen samen voor een praktisch systeem om de watervoorziening te automatiseren.

Met een nominaal debiet van 5 m³/h, een opvoerhoogte van 45,6 meter, een aanzuighoogte tot 8 meter en een pomphuis van AISI 304 roestvrij staal is de JP 5-48 PM START bijzonder geschikt voor wie op zoek is naar een robuuste Grundfos-drukgroep voor huishoudelijke toepassingen, beregening en watergebruik.
